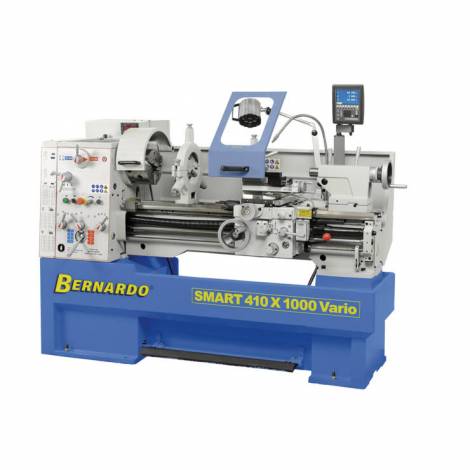

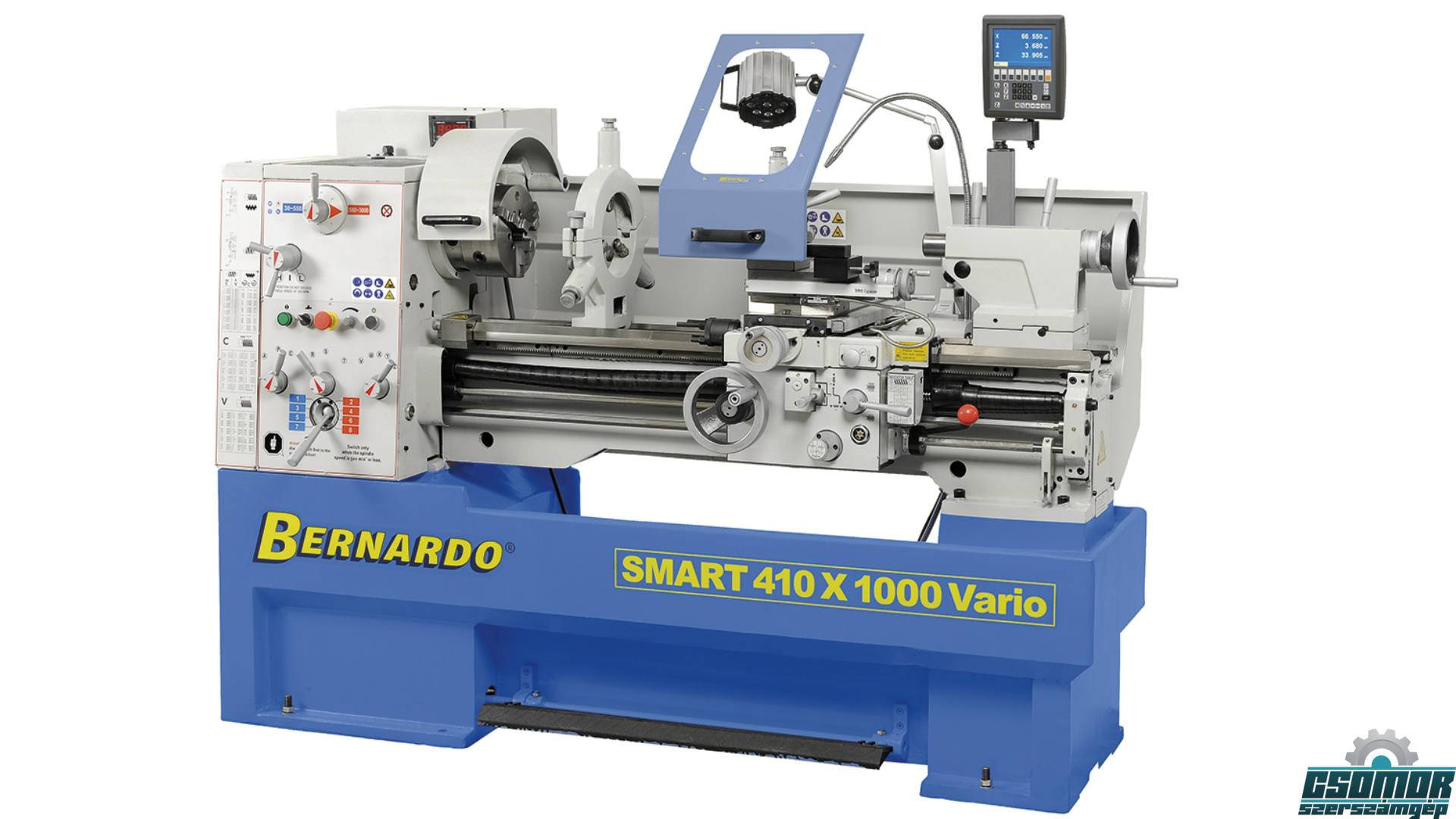

Smart 410 x 1500 Vario esztergagép
Vissza
1001 -3000 mm csúcstávolságig
Az univerzális esztergagép Smart 410 Vario könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés minden fontos tartozékot tartalmaz (3-pofás tokmány,lünetták, váltókerekek, 3-tengelyes-helyzetmutató,….), amik általez a gép univerzálisan alkalmazható. Továbbá ez a modell egy fokozatmentesen szabályozható max. 3000 fordulat/perc tartományú orsó-fordulatszámmal felszerelt, ezáltal a fordulatszám optimálisan a munkadarabhoz és az előretolási sebességhez igazítható.
Cikkszám:
03-1302XL
Gyártó:
BERNARDO
Csúcstávolság
1500 mm
Csúcsmagasság
205 mm
Körmozgás-átmérő gépágyon
410 mm
Körmozgás-átmérő könyök-hajlaton
580 mm
Körmozgás-átmérő a síkszánon
255 mm
Gépágy-szélesség
250 mm
Orsófurat
52 mm
Orsó-felvétel
DIN 55029, D1 - 6
Fordulatszám tartomány, 2 fokozat
30 - 550 / 550 - 3000 ford./perc
Hosszanti-előretolási tartomány
(17) 0,05 - 1,7 mm/ford.
Síkelőretolási tartomány
(17) 0,025 - 0,85 mm/ford.
Metrikus menet
(42) 0,2 - 14 mm
Collmenet
(45) 2 - 72 Gg/1“
Szegnyereg-átmérő
50 mm
Szegnyereg-táv
120 mm
Szegnyereg-felvétel
MK 4
Motor teljesítmény
5,5 kW (7,5 PS)
Gép méretei (Sz x Mé x Ma)
2530 x 1000 x 1450 mm
Kb. súly
1810 kg
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért alsó fordulatszám tartományban
- és megközelítőleg konstans fordulatszám terhelés alatt
- Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható
- Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
- Modern főorsó-támasztás ferde-golyóscsapágyakkal precíziós kivitelezésben
- Sorozatszerűen frekvenciaváltóval és 3-tengelyes-helyzetmutatóval
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,02 mm)
- A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- 3-pofás-acéltokmány PO3-200 mm / D6
- Befogótárcsa 350 mm

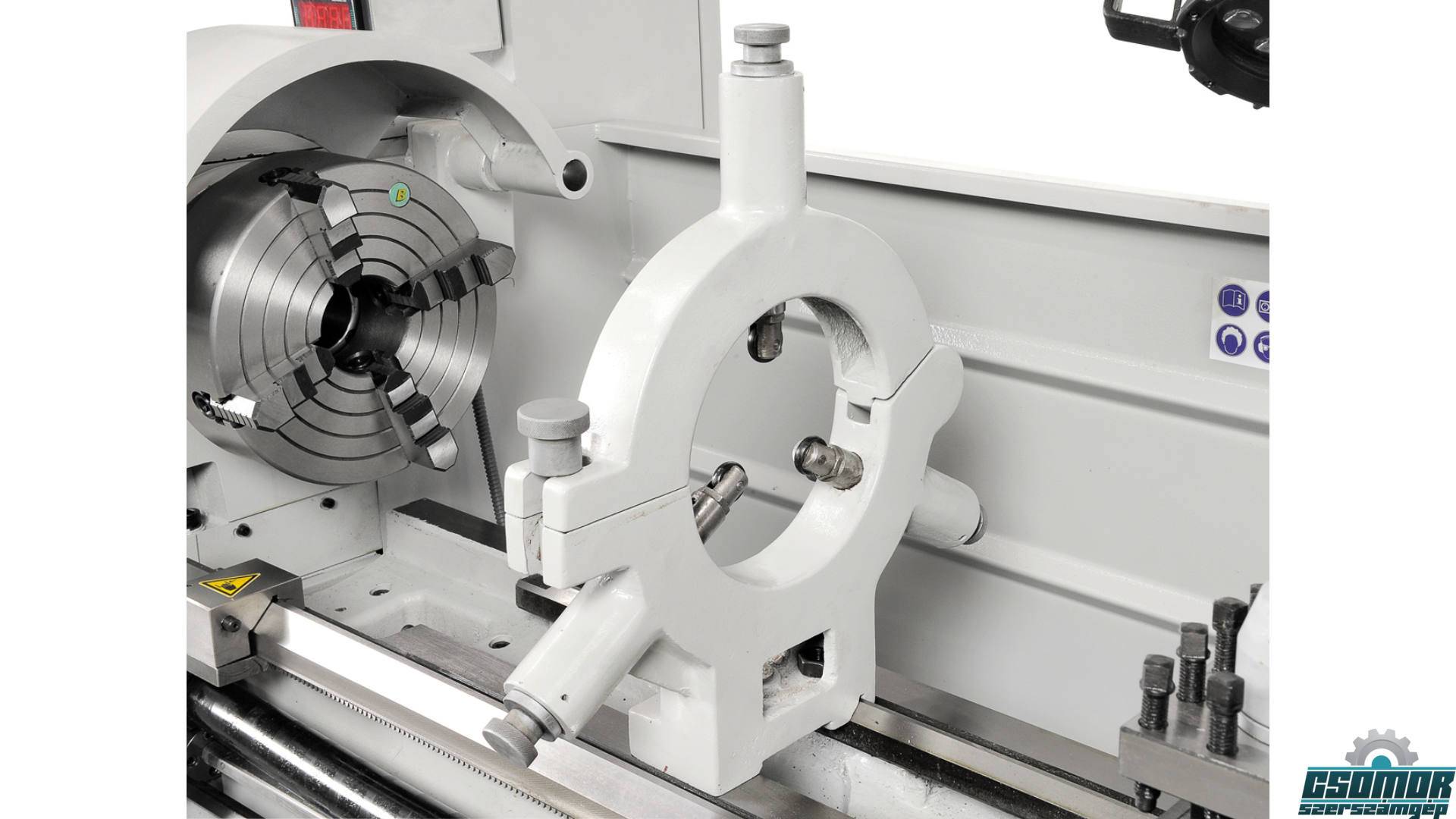

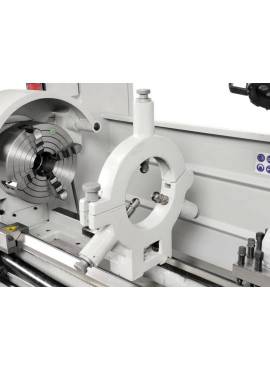

- Rögzített lünetta - fogás diam. max. 135 mm
- Együttfutó lünetta - fogás diam. max. 65 mm
- Lábpedál fékfunkcióval CE-szerint

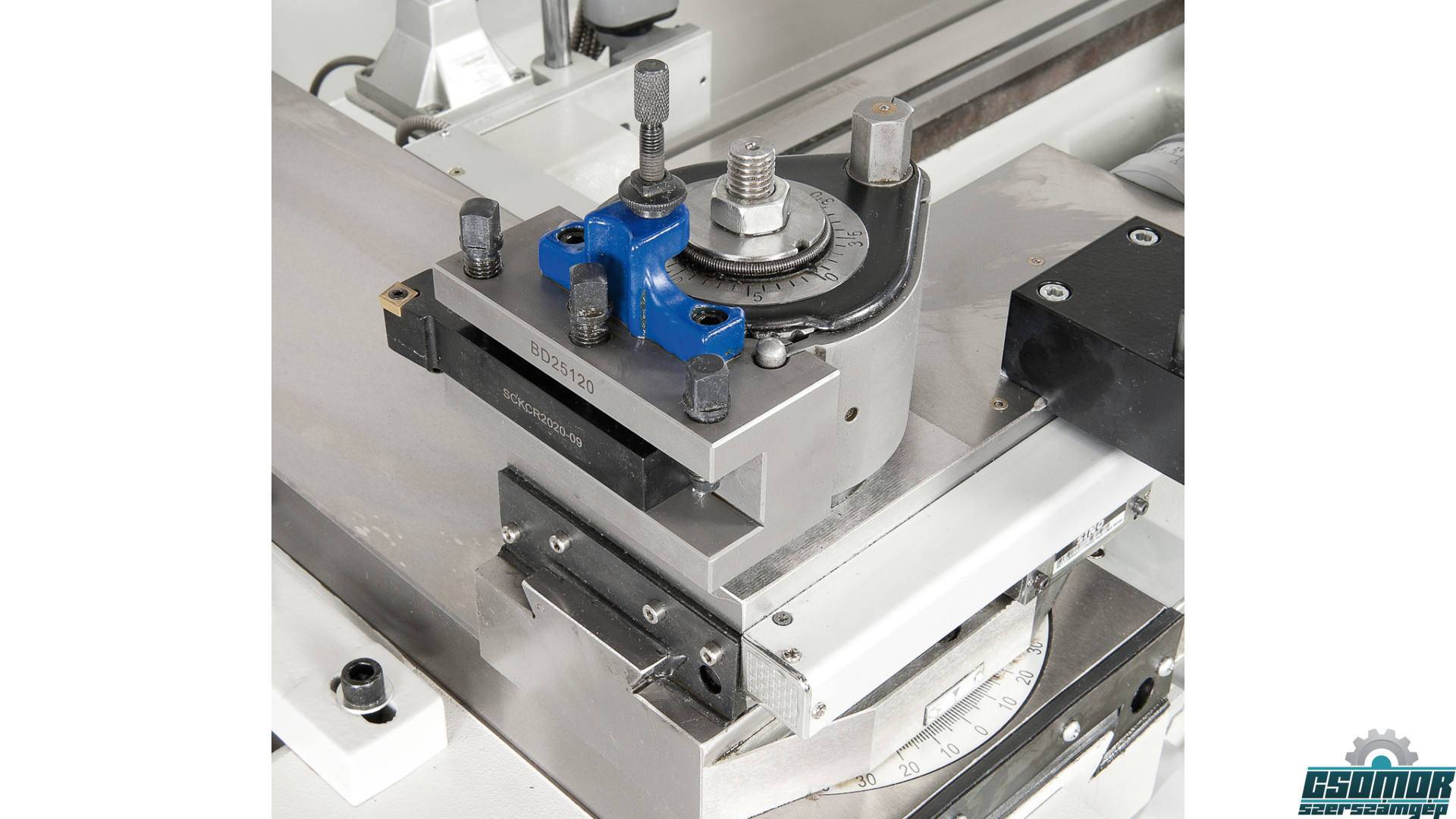

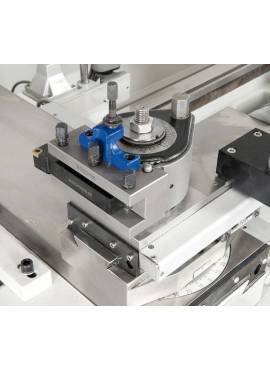

- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Mikrométer hosszanti-ütköző

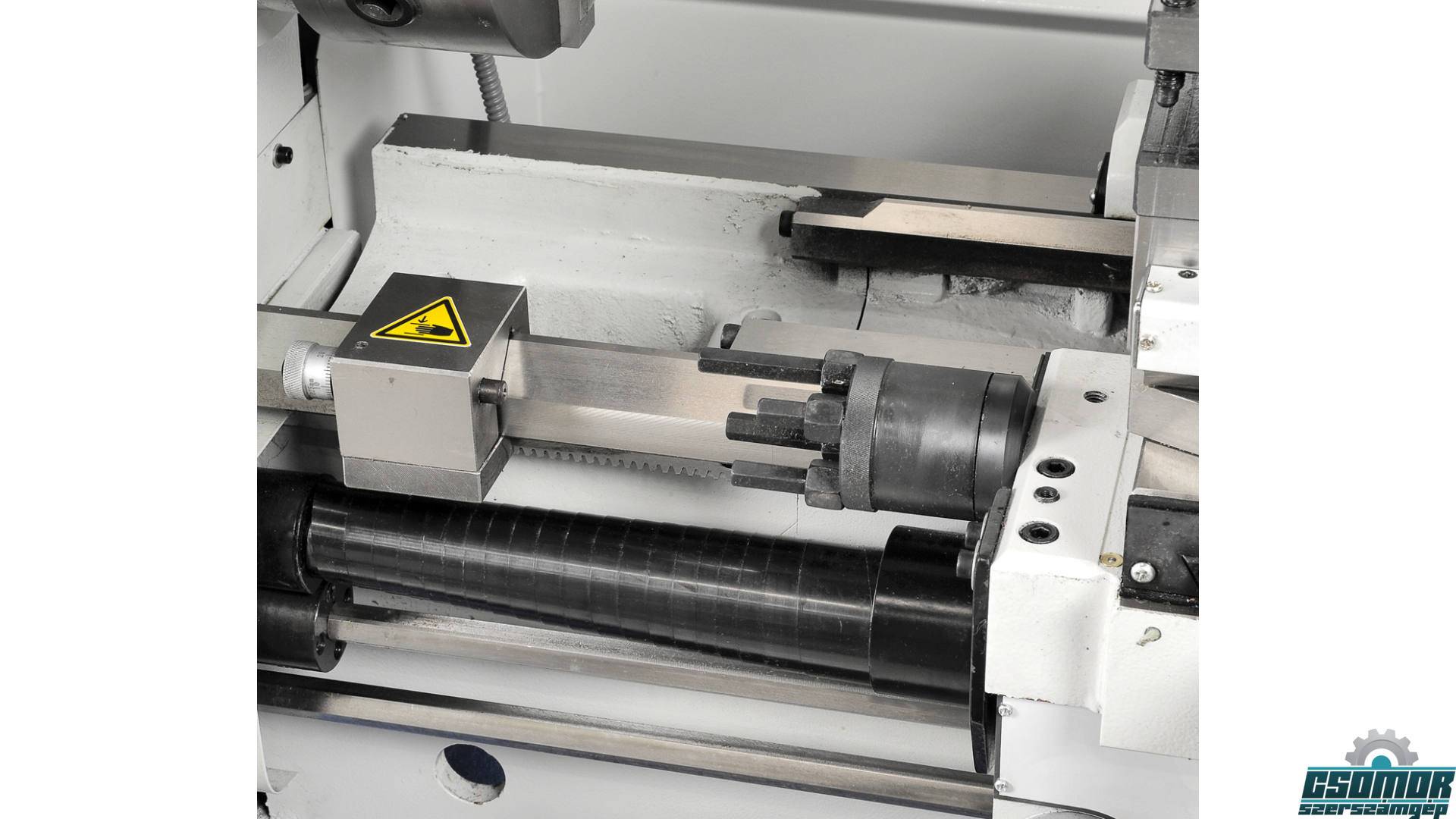

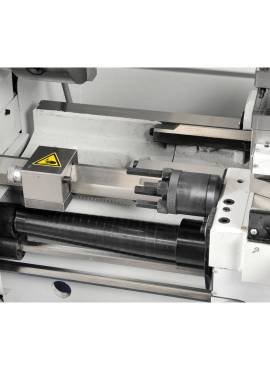

- Revolverütköző finom-beállítással
- Frekvenciaváltó
- Első töltőanyag Shell Tellus 46
- Hűtőanyag-berendezés
- Csúszókuplung
- Menetóra
- LED-géplámpa
- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Forgácshátfal
- Alkalmazási szerszám
