Smart 410 x 1500 esztergagép
Vissza
1001 -3000 mm csúcstávolságig

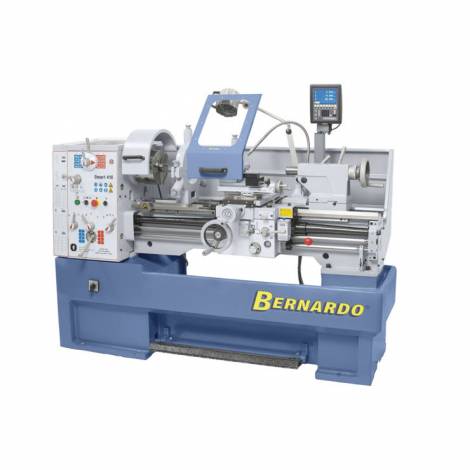

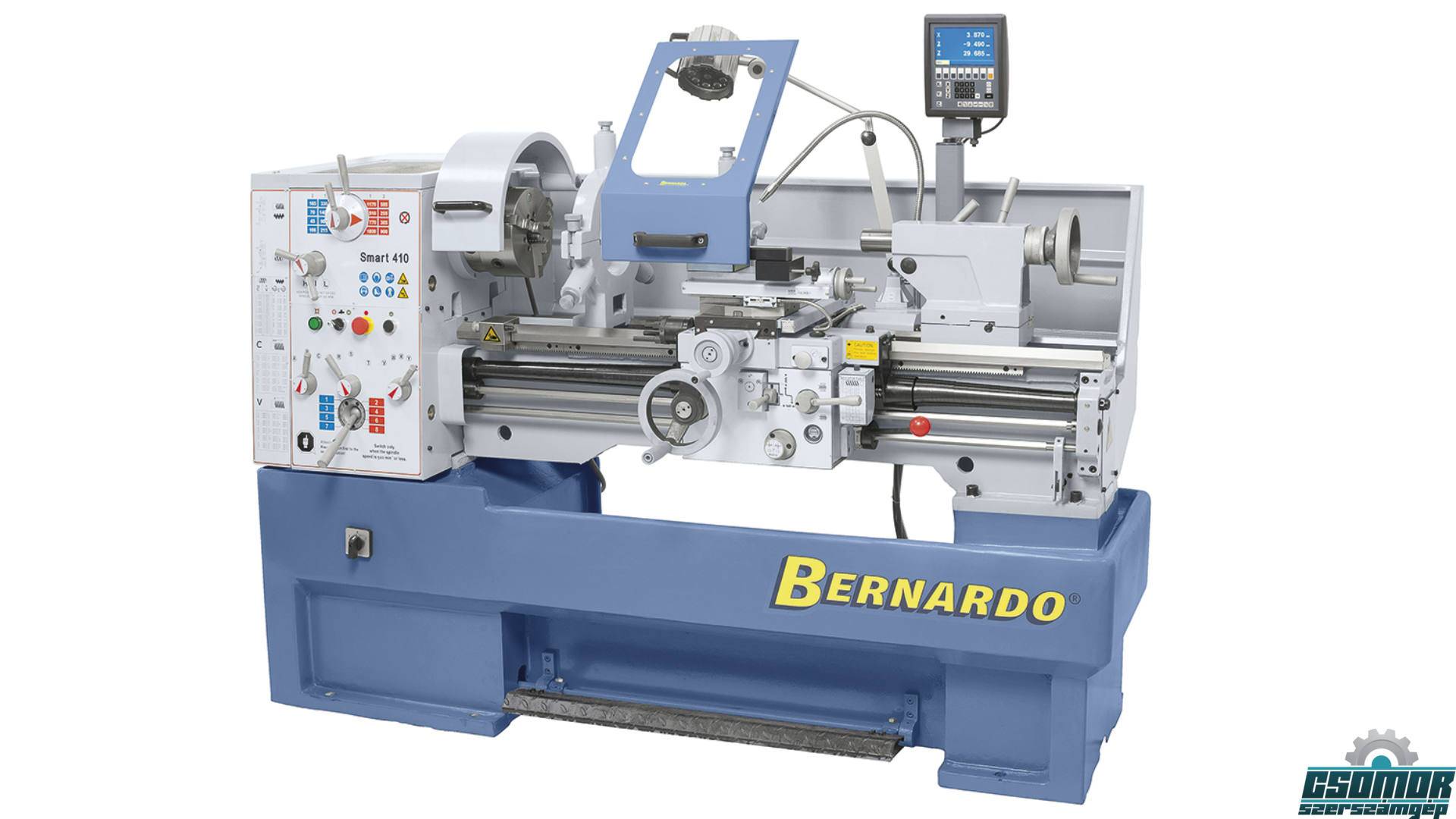

Az univerzális esztergagép Smart 410 könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-pofás tokmány, lünetták, váltókerekek, ...), amik által ez a gép univerzálisan alkalmazható. A gyártási idők lecsökkentésére ez a modell sorozatszerűen egy 3-tengelyes digitális mutatóval van felszerelve.
Cikkszám:
03-1299XL
Gyártó:
BERNARDO
Csúcstávolság
1500 mm
Csúcsmagasság
205 mm
Körmozgás-átmérő gépágyon
410 mm
Körmozgás-átmérő könyök-hajlaton
580 mm
Körmozgás-átmérő síkszánon
255 mm
Gépágy szélesség
250 mm
Orsófurat
52 mm
Orsó felvétel
DIN 55029, D1 - 6
Fordulatszám tartomány
(16) 45 - 1800 ford./perc
Hosszanti előretolási tartomány
(17) 0,05 - 1,7 mm/ford.
Síkelőretolási tartomány
(17) 0,025 - 0,85 mm/ford.
Metrikus menet
(42) 0,2 - 14 mm
Collmenet
(45) 2 - 72 Gg/1“
Szegnyereg átmérő
50 mm
Szegnyereg táv
120 mm
Szegnyereg felvétel
MK 4
Motor teljesítménye
3,0 / 4,5 kW
Gép méretei (Sz x Mé x Ma)
2530 x 1000 x 1450 mm
Kb. súly
1810 kg
Gyártó
BERNARDO
Tulajdonságok
- Prízmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- Mechanikus lábfék a mellékidők csökkentésére
- Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
- Modern főorsó-támasztás ferde-golyóscsapágyakkal precíziós kivitelezésben
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is

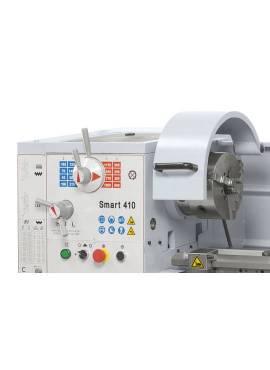

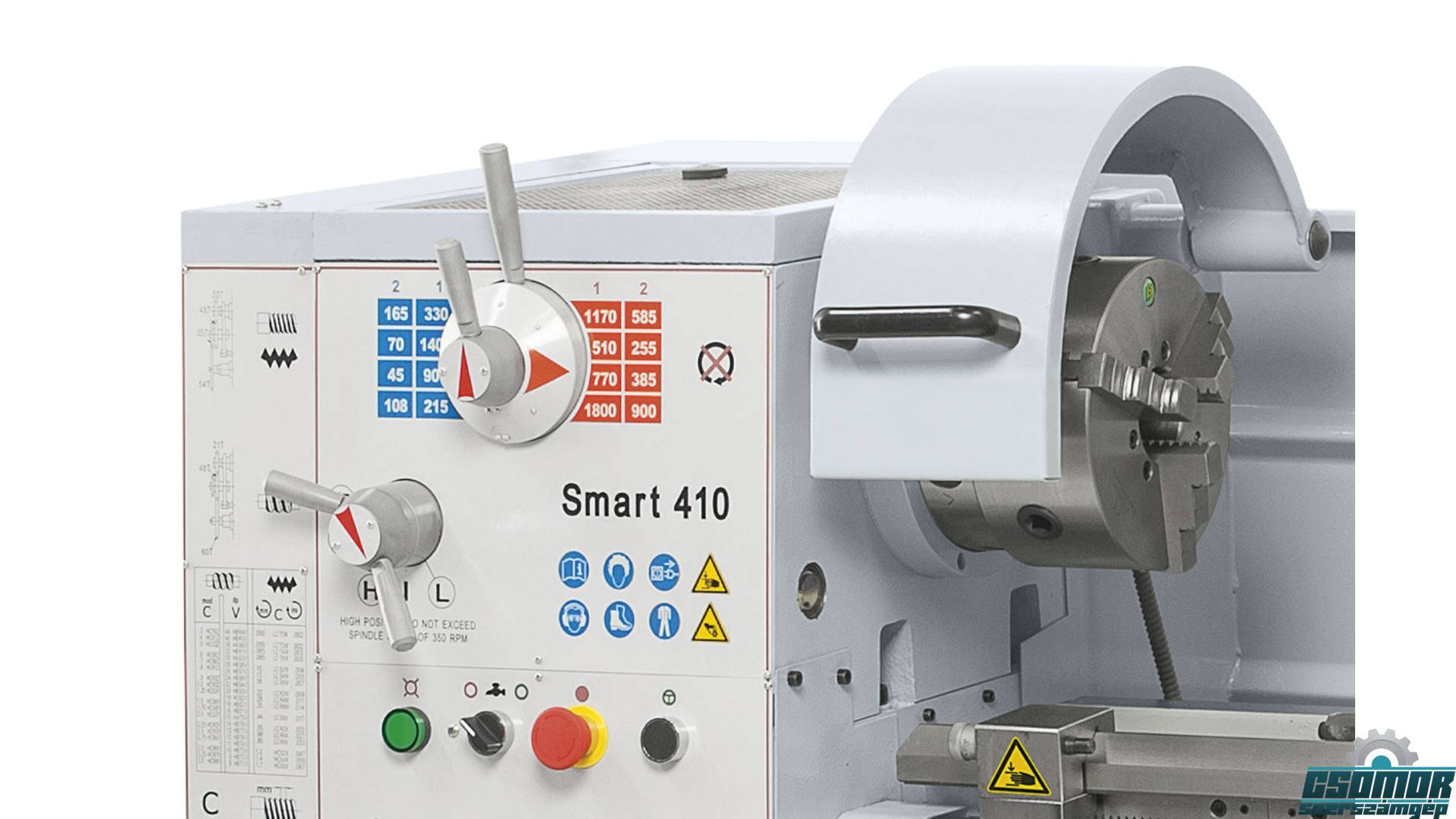

- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,02 mm)
- A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását
Szállítási terjedelem
- 3-tengelyes-helyzetmutat. ES-12 V LCD-Display-el
- 3-pofás tokmány DK11-200 mm / D6
- Síktárcsa K72-250 mm / D6
- Rögzített lünetta- fogás diam. max. 135 mm
- Együttfutó lünetta- fogás diam. max. 65 mm
- Hűtőanyag-berendezés

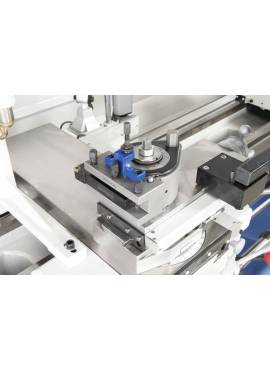

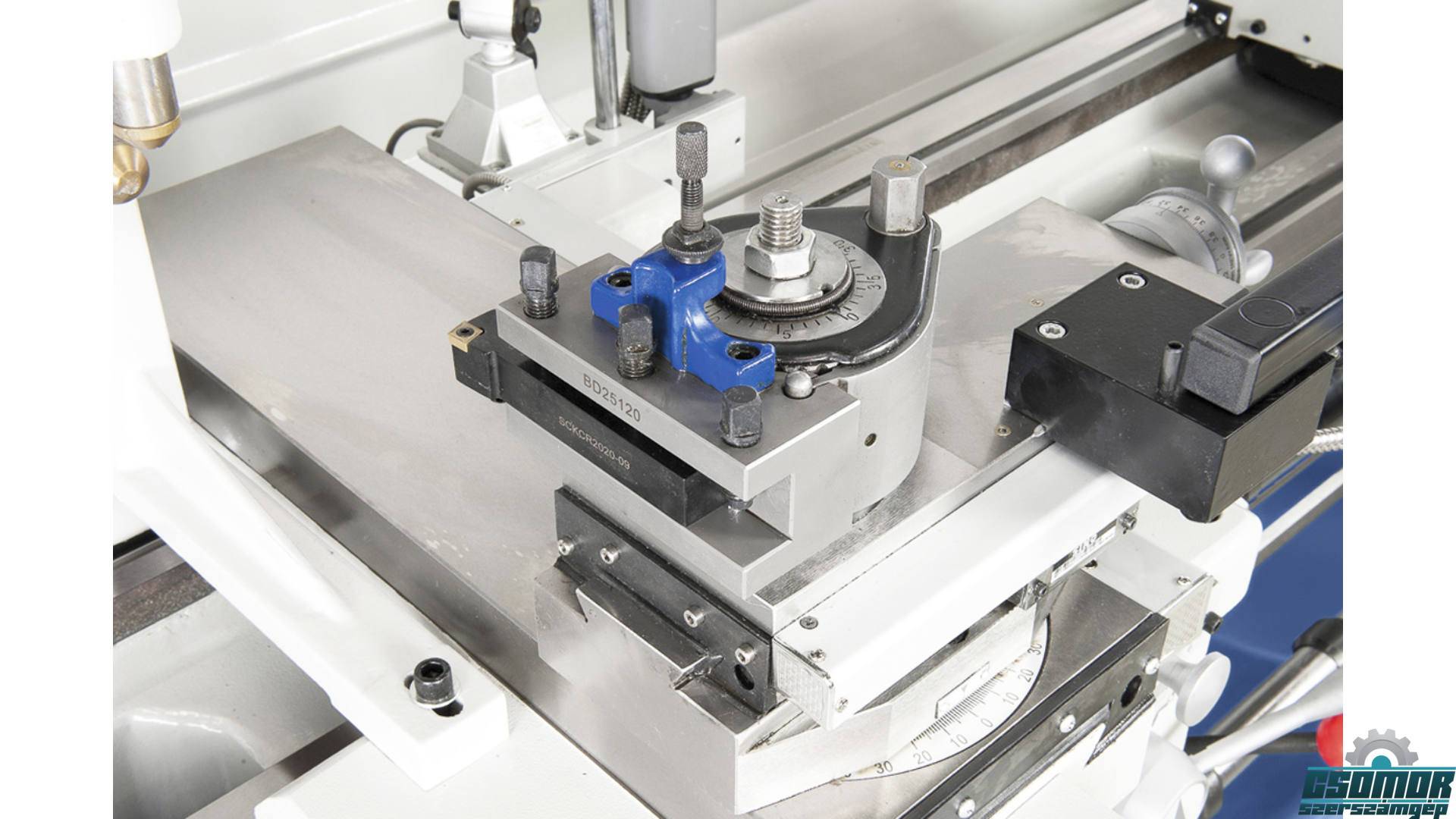

- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Mikrométer hosszanti-ütköző
- Csúszókuplung

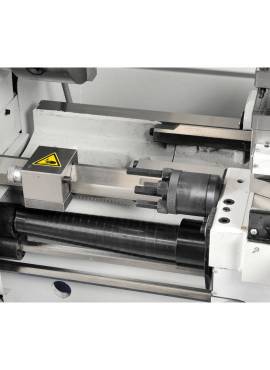

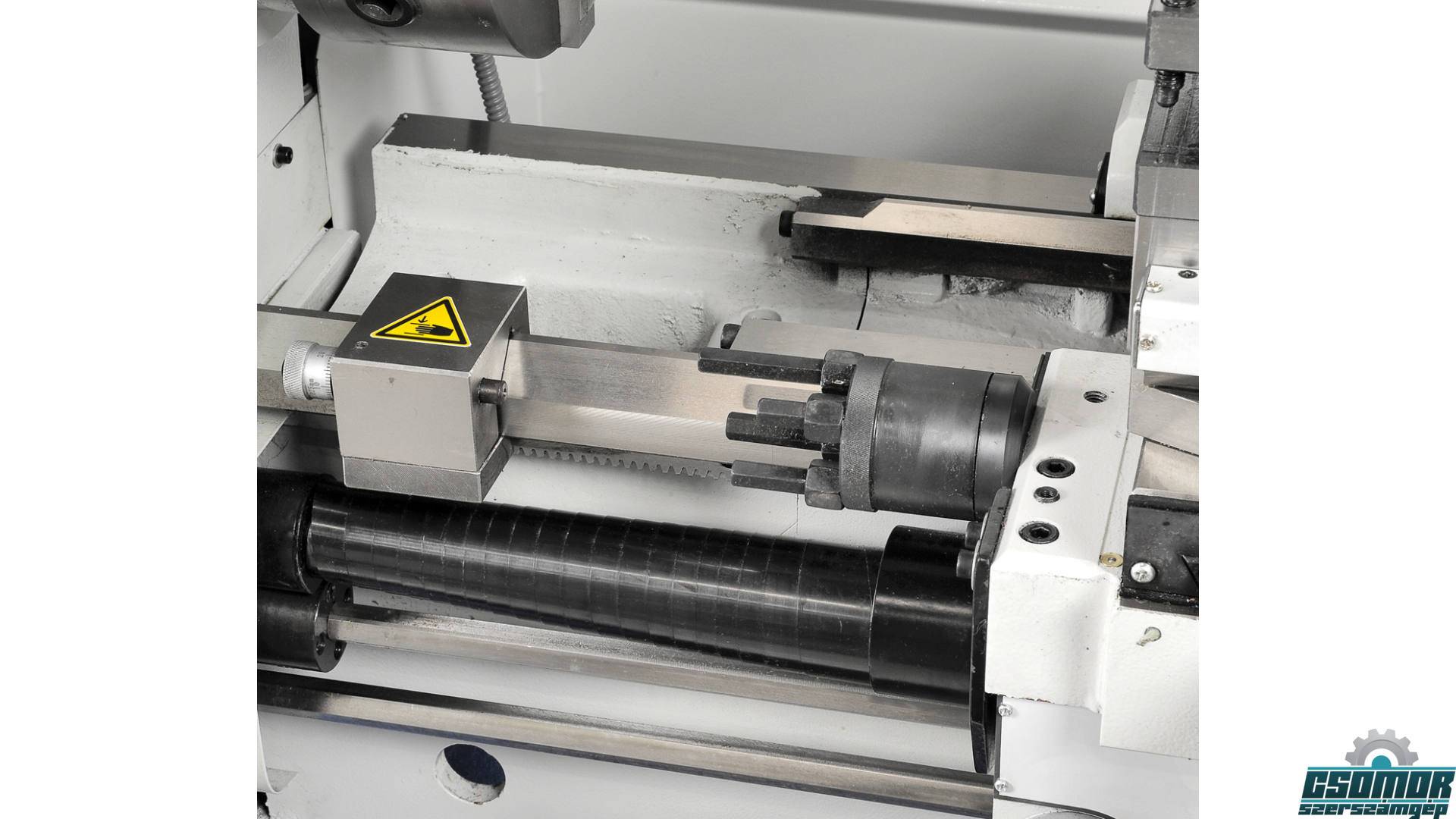

- Revolver-ütköző finom-beállítással
- Menetóra
- Motor mágneses fékkel CE-norma szerint
- Lábpedál fékfunkcióval CE-szerint
- Első töltőanyag Shell Tellus 46
- LED-géplámpa
- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Forgácshátfal
- Alkalmazási szerszám
