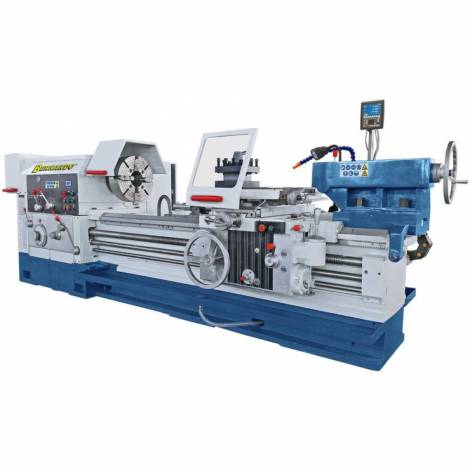

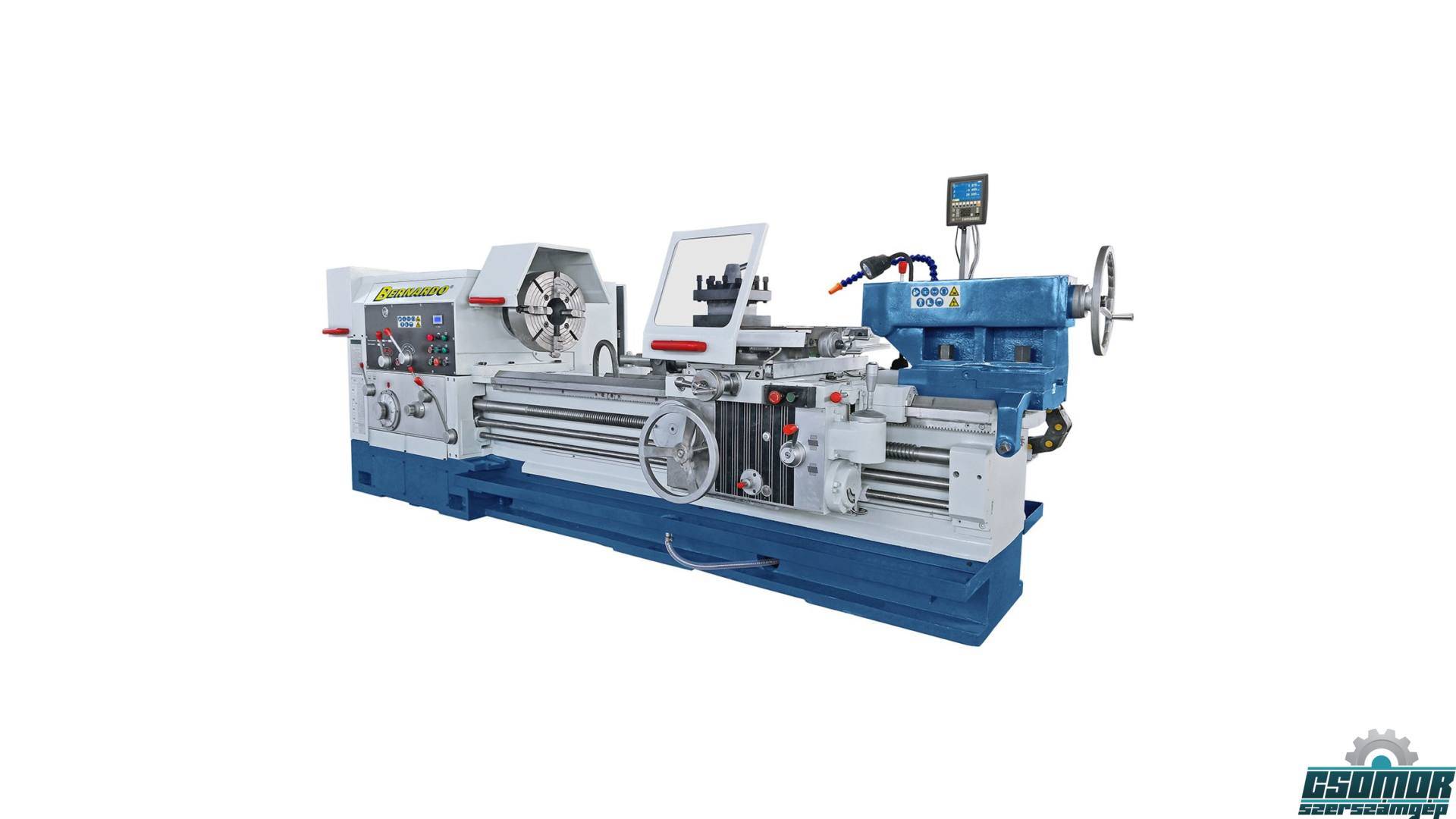

RDM 130 esztergagép
Vissza
1001 -3000 mm csúcstávolságig
A RDM 130 gyártási esztergagépet speciálisan egyedi munkadarabok gazdasági gyártásához tervezték. Már az alapfelszerelés tartalmaz minden fontos tartozékot, ami által ez a gép univerzálisan alkalmazható.
Cikkszám:
03-1369XL
Gyártó:
BERNARDO
Max. Munkadarab hossz
1500 mm
Max. Fordulási hossz
1300 mm
Körmozgás-átmérő gépágyon
630 mm
Körmozgás-átmérő síkszánon
340 mm
Cső átmérője min./max.
30 - 127 mm
Gépágy szélesség
490 mm
Max. Munkadarab súlya
3000 kg
Eljárási táv X tengely
340 mm
Eljárási táv Z tengely
1300 mm
Fordulatszám tartomány
(18) 16–800 fordulat / perc
Orsófurat
130 mm
Hosszanti előretolási tartomány
(26) 0,07 - 1,33 mm / fordulat
Sík előretolási tartomány
(22) 0,02-0,45 mm / ford.
Metrikus menet
(24) 1–14 mm
Collmenet
(40) 2 - 28 Gg / 1 "
Gyorsmenet x tengely
3000 mm / perc
Gyorsmeneti z-tengely
4000 mm / perc
Szerszámtengely mérete
32 x 32 mm
Szegnyereg felvétel
MK 5
Szegnyereg átmérő
100 mm
Szegnyereg táv
250 mm
Motor teljesítmény
7,5 KW
Gép méretei (Sz x Mé x Ma)
3700 x 1700 x 1600 mm
Súly kb.
4150 kg
Gyártó
BERNARDO
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban
- Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Legjobb forgácsolási teljesítmény síkesztergálásnál is
- Nagy orsófurat (130 mm) nagy átmérőjű munkadarabokhoz
- Alapfelszereltség a kúpeszterga berendezés
Szállítási tartozék
- 3 tengelyes ES-12 V digitális kijelző LCD kijelzővel
- Hárompofás tokmány 500 mm
- Előlap 520 mm
- Első feltöltés Shell Tellus 46
- Hűtőrendszer
- Négyágyas szerszámtartó
- Védőszerkezet négyszeres acéltartóhoz
- LED géplámpa
- Kúpeszterga berendezés L-500 mm
- Működtető eszközök
