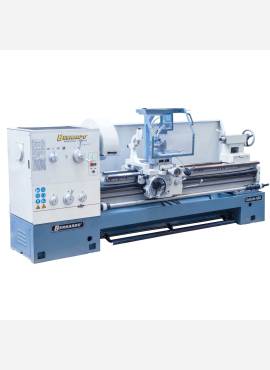

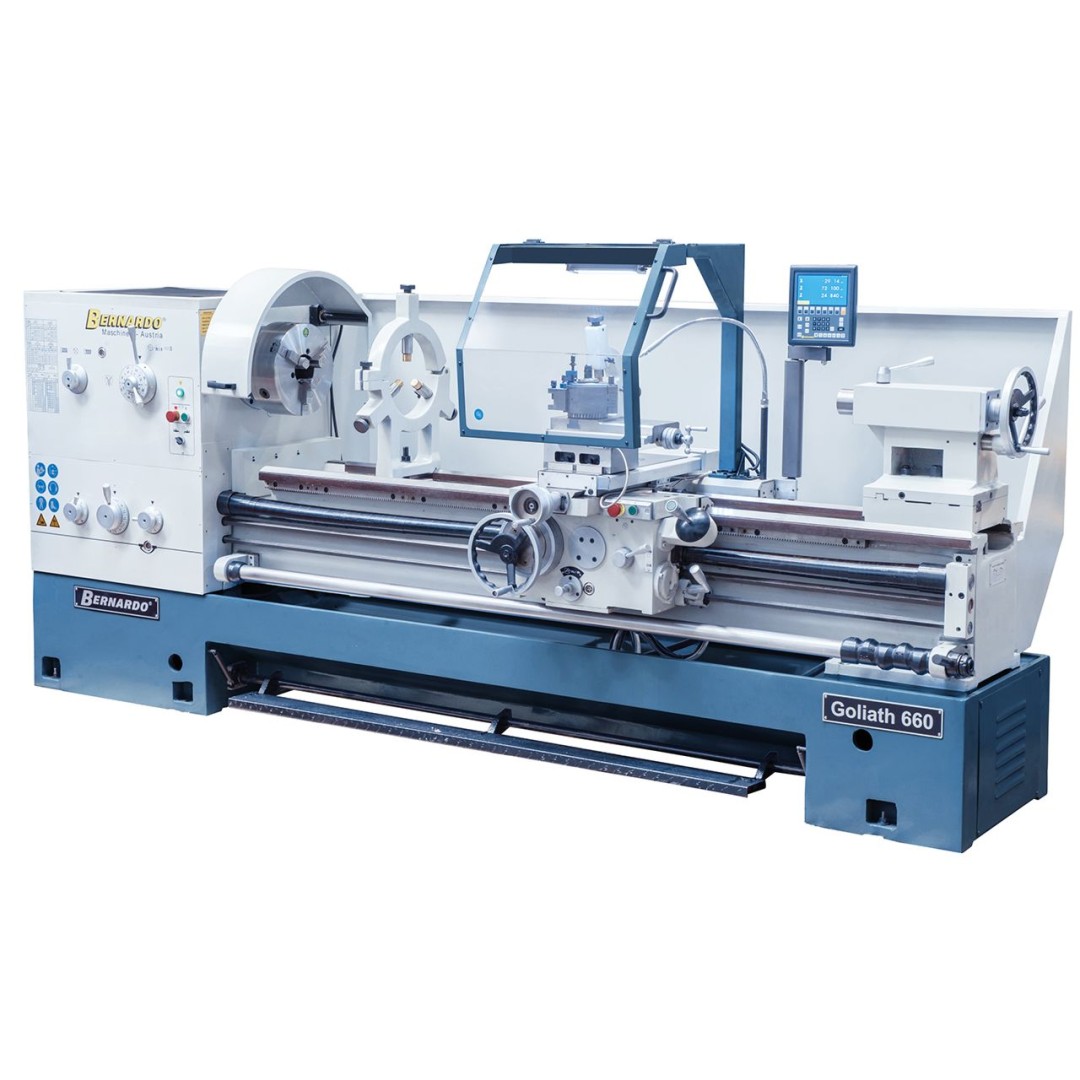

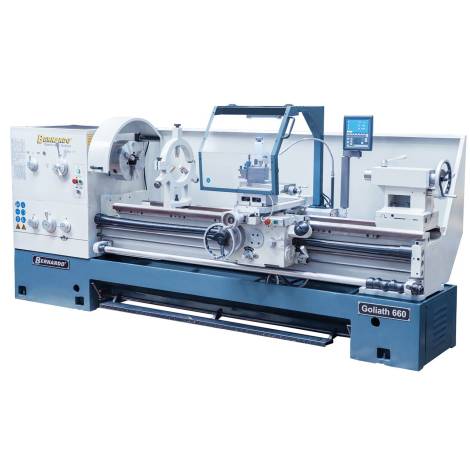

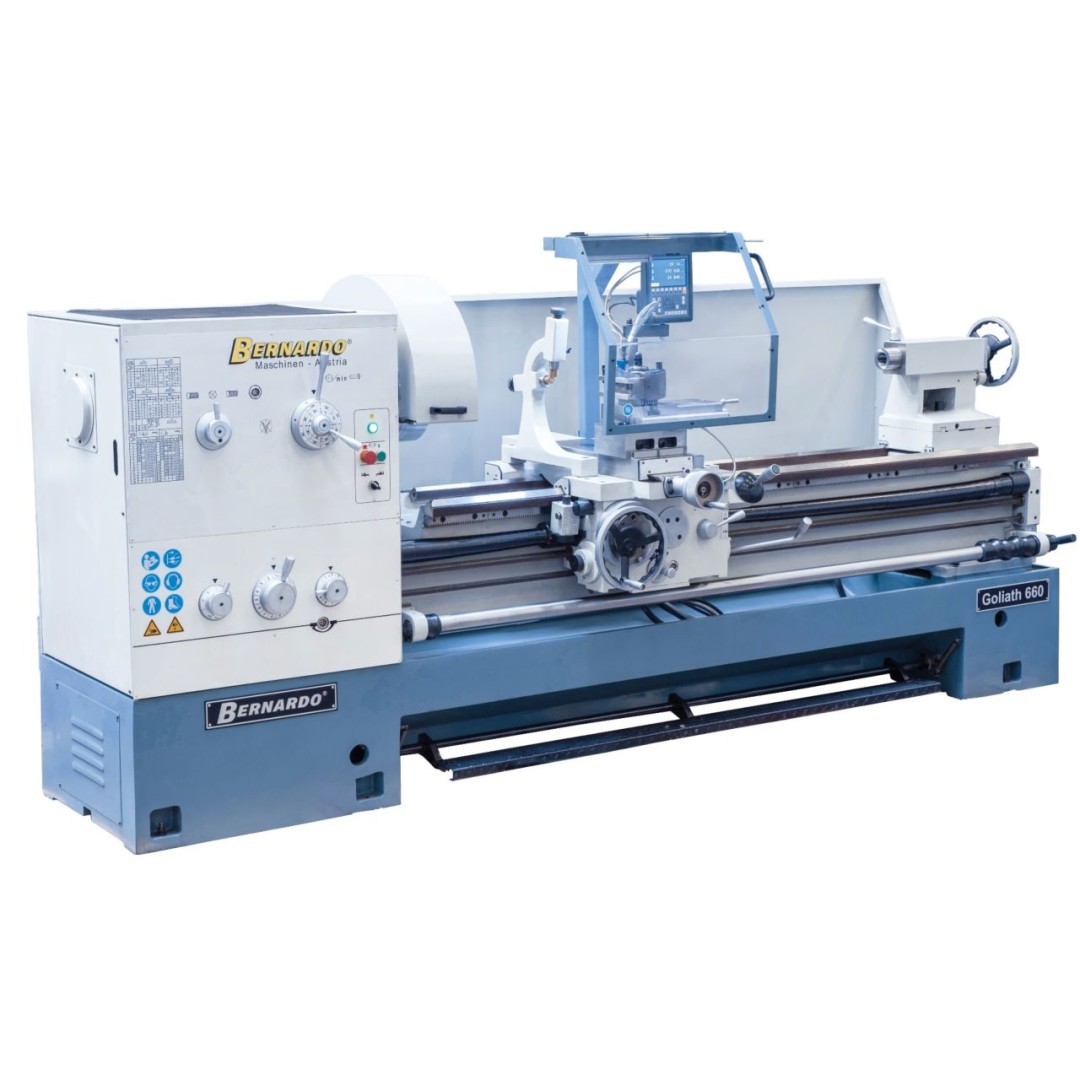

Goliath 660 x 1500 eszterga
Vissza
1001 -3000 mm csúcstávolságig
A Goliath 660 sorozatgyártású eszterga egy modern, korszerű gép. Már az alapfelszereltségben is megtalálható minden fontos kiegészítő (3 pofás tokmány, lünetták, váltókerekek, 3 tengelyes digitális kijelző, gyorscsere szerszámtartó,...) ami azt jelenti, hogy ez a gép univerzálisan használható.
Cikkszám:
03-1355XL1
Csúcstávolság
1500 mm
Csúcsmagasság
330 mm
Körmozgás-átmérő gépágyon
660 mm
Körmozgás-átmérő könyök-hajlaton*
870 mm
Körmozgás-átmérő síkszánon
420 mm
Gépágy szélesség
400 mm
Orsófurat
105 mm
Orsó felvétel.
DIN 55029, D1-8
Fordulatszám tartomány
(16) 36 - 1600 ford./min
Hosszanti előretolási tartomány
(65) 0,063 - 2,52 mm/ford.
Síkelőretolási tartomány
(65) 0,027 - 1,07 mm/ford.
Metrikus menet
(22) 1 - 14 mm
Collmenet
(26) 2 - 28 Gg/1“
Szegnyereg átmérő
75 mm
Szegnyereg táv
150 mm
Szegnyereg felvétel
MK 5
Motor teljesítménye
9,0 kW (12,0 LE)
Gép méretei (Sz x Mé x Ma)
3000 x 1280 x 1650 mm
Súly kb.
3630 kg
* Kivehető ágyhossz:
240 mm
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban,
- A gépágy, egy darab öntvényből, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Modern főorsótámasztás ferde-golyóscsapággyal precíziós kivitelezésben

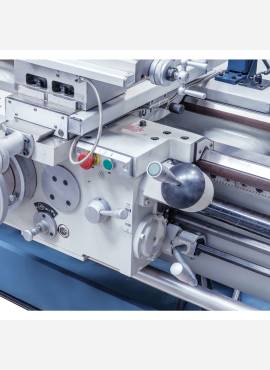

- Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- A fogaskerekek nagyok, edzettek és precíziós köszörülésűek
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását
- Eltolható nyeregszeg kúpesztergáláshoz, kézi kerék beállítható finom-skálabeosztással (0,02 mm)
- Elektromechanikus lábfék a mellékidők lecsökkentésére
- A legjobb megmunkálási teljesítmény még hátsókés használatakor is
Szállítási terjedelem
- Csúszó kuplung
- Gyorsmenet hosszirányban és síkban
- LED géplámpa
- 3 tengelyes digitális kijelző ES-12 V LCD kijelzővel
- 3 pofás tokmány PS3-315mm / D8
- Befogótárcsa 630 mm
- Rögzített lünetta - fogás diam. max. 250 mm
- Együttfutó lünetta - fogás diam. max. 110 mm
- 1 Központozó csúcs / 1 Együttfutó pontozócsúcs
- Motor mágneses fékkel CE norma szerint
- Lábpedál fékfunkcióval CE norma szerint
- Első töltőanyag Shell Tellus 46
- Hűtőanyag-berendezés

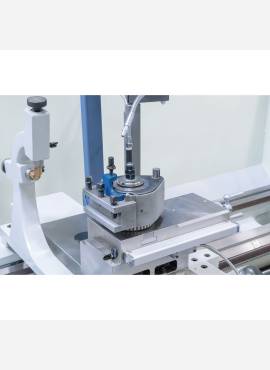

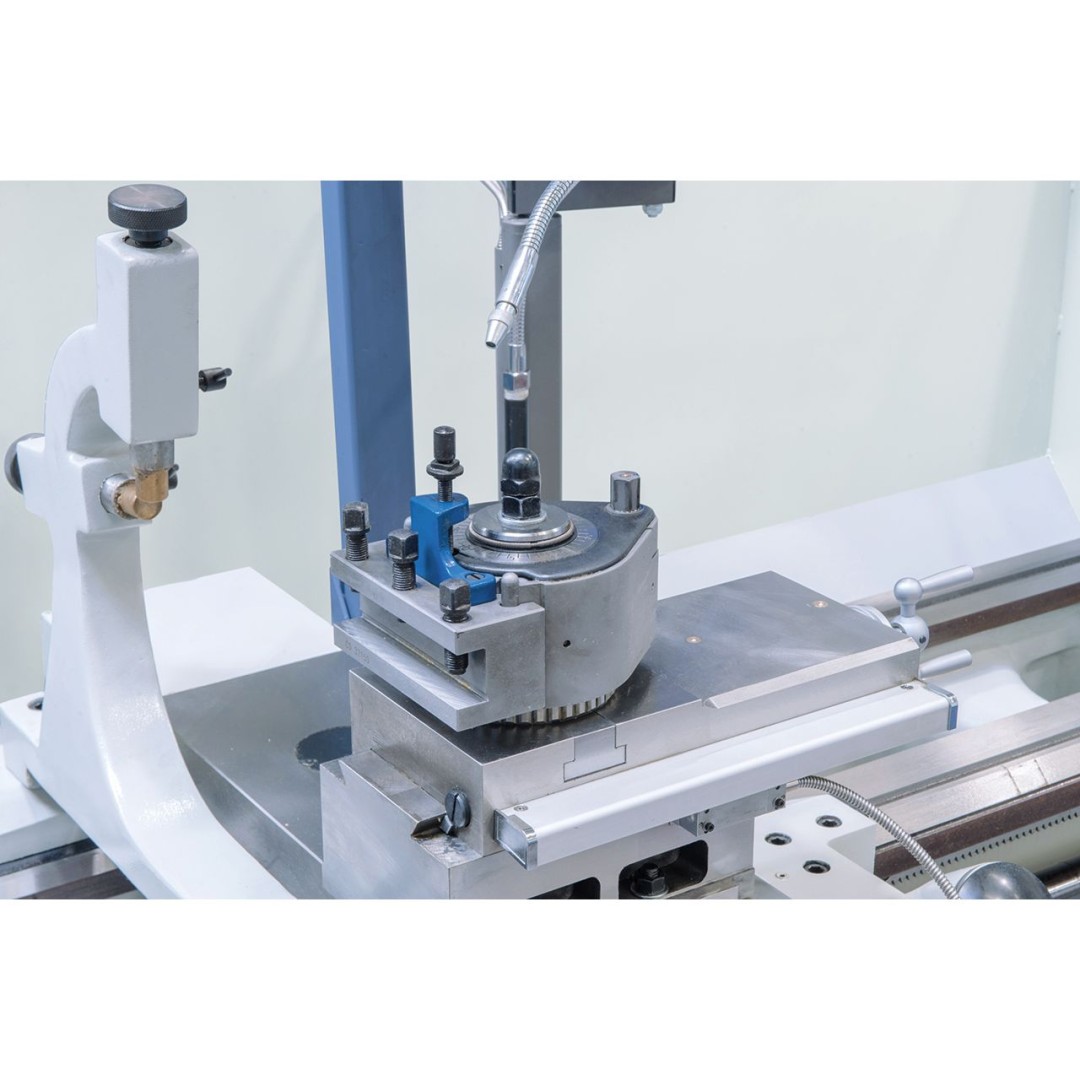

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Szűkítő hüvely
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- Precíziós 4 pofás tokmány PO4-315/D8 (Nr: 21-2042F)
- 3-pofás-acéltokmány PO3-400/D8 (Nr: 21-1049F)
- Puha monoblokk pofa SJ-PS3-315 (Nr: 21-3206)
- Puha monoblokk-pofa SJ-PS3-400 (Nr: 21-3207)
- Puha monoblokk-pofa SJ-PS4-315 (Nr: 21-3224)
- Síktárcsa 400/D8 (Nr: 21-5070B)
- Együttfutó pontozócsúcs SMA - MK 5 (Nr: 22-1043)
- Együttfutó nagyteljesítményű-pontozócsúcs NCK-A MK 5 (Nr: 22-1027)
- Együttfutó központozó kúp MK 5 / 150 mm (Nr: 22-1065)
- Váltótartó egyenes betéttel C nagysághoz, 40 x 150 mm (Nr: 23-1008C3)
- Váltótartó prizmás betéttel C nagysághoz, diam. 40 x 160 mm (Nr: 23-1013)
- Esztergavéső szett HM fordítólapokkal, 20 mm, 7-részes, P tétel (Nr: 44-3079)
- Gépsaru NE 160 (Nr: 53-2012)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
