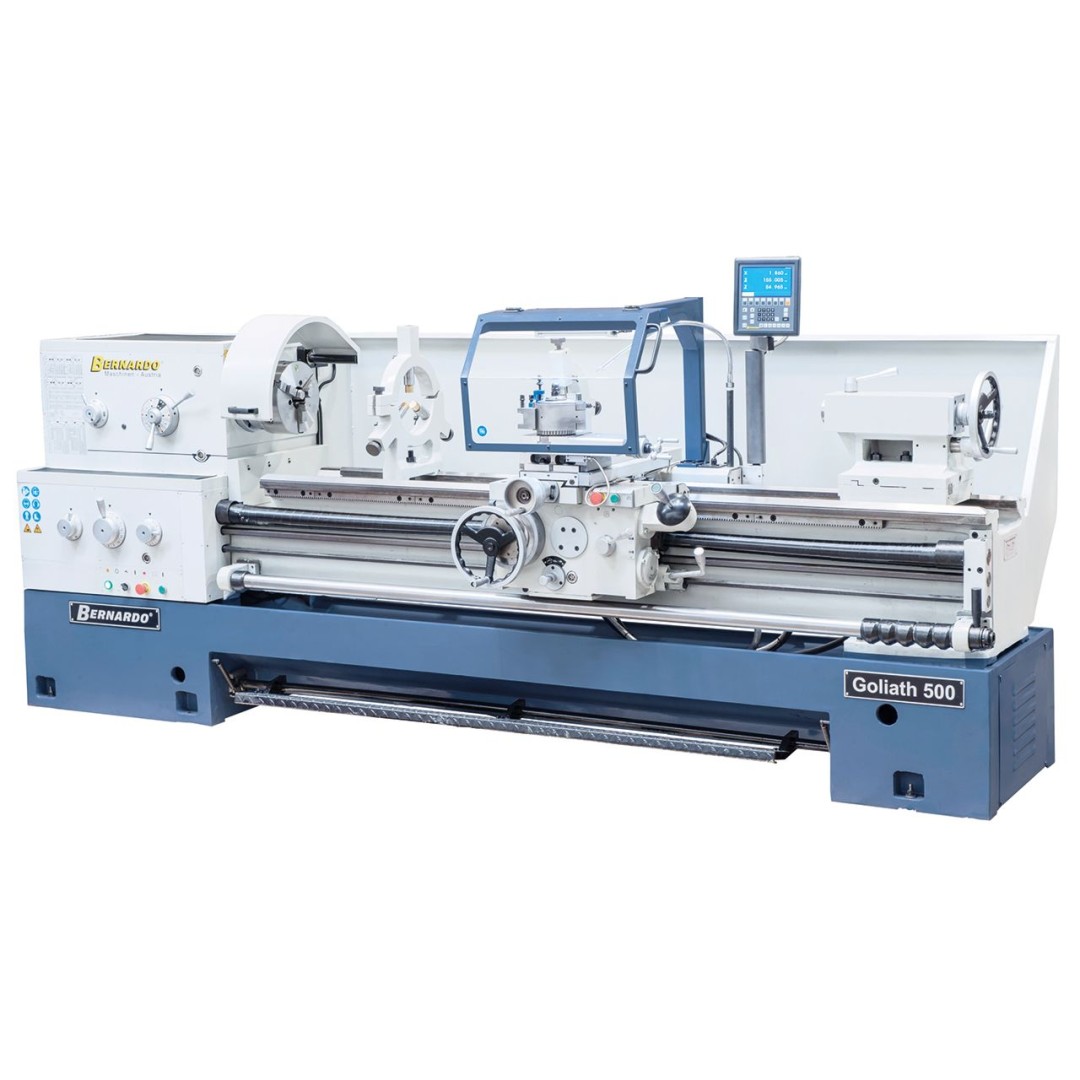

Goliath 500 x 1500 eszterga
Vissza
1001 -3000 mm csúcstávolságig
A Goliath 500 gyártási esztergát nagy pontosság és teljesítmény jellemzi, és különösen alkalmas könnyű és középnehéz esztergamunkák kivitelezésére. Még az alapfelszereltség is tartalmazza az összes fontos tartozékot (3 pofás tokmány, lünetták, váltókerekek, ...), melyek által ez a gép univerzálisan alkalmazható. A gyártási idő csökkentésére ez a modell egy háromtengelyes digitális helyzetmutatóval van felszerelve.
Cikkszám:
03-1329XL0
Csúcstávolság
1500 mm
Csúcsmagasság
250 mm
Körmozgás átmérő gépágyon
500 mm
Körmozgás-átmérő könyök-hajlaton*
720 mm
Körmozgás-átmérő síkszánon
310 mm
Gépágy szélesség
400 mm
Orsófurat
80 mm
Orsófelvétel
DIN 55029, D1-8
Fordulatszám tartomány
(24) 9-1600 ford./perc
Hosszanti-előretolási tartomány
(80) 0,063 - 6,43 mm/ford.
Síkelőretolási tartomány
(80) 0,027 - 2,73 mm/ford.
Metrikus menet
(46) 1-224 mm
Collmenet
(44) 1/8 - 28 Gg/1"
Szegnyereg átmérő
75 mm
Szegnyereg táv
150 mm
Szegnyereg felvétel
MK 5
Motor teljesítménye
7,5 kW (10,0 LE)
Gép méretei (Sz x Mé x Ma)
3020 x 1240 x 1550 mm
Súly kb
3285 kg
* Kivehető ágyhossz:
200 mm
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban,
- A gépágy, egy darab öntvényből, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Modern főorsótámasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére

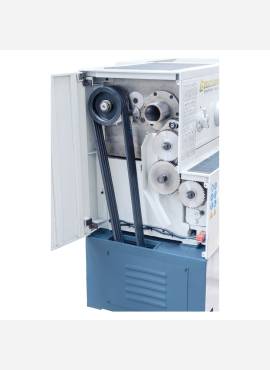

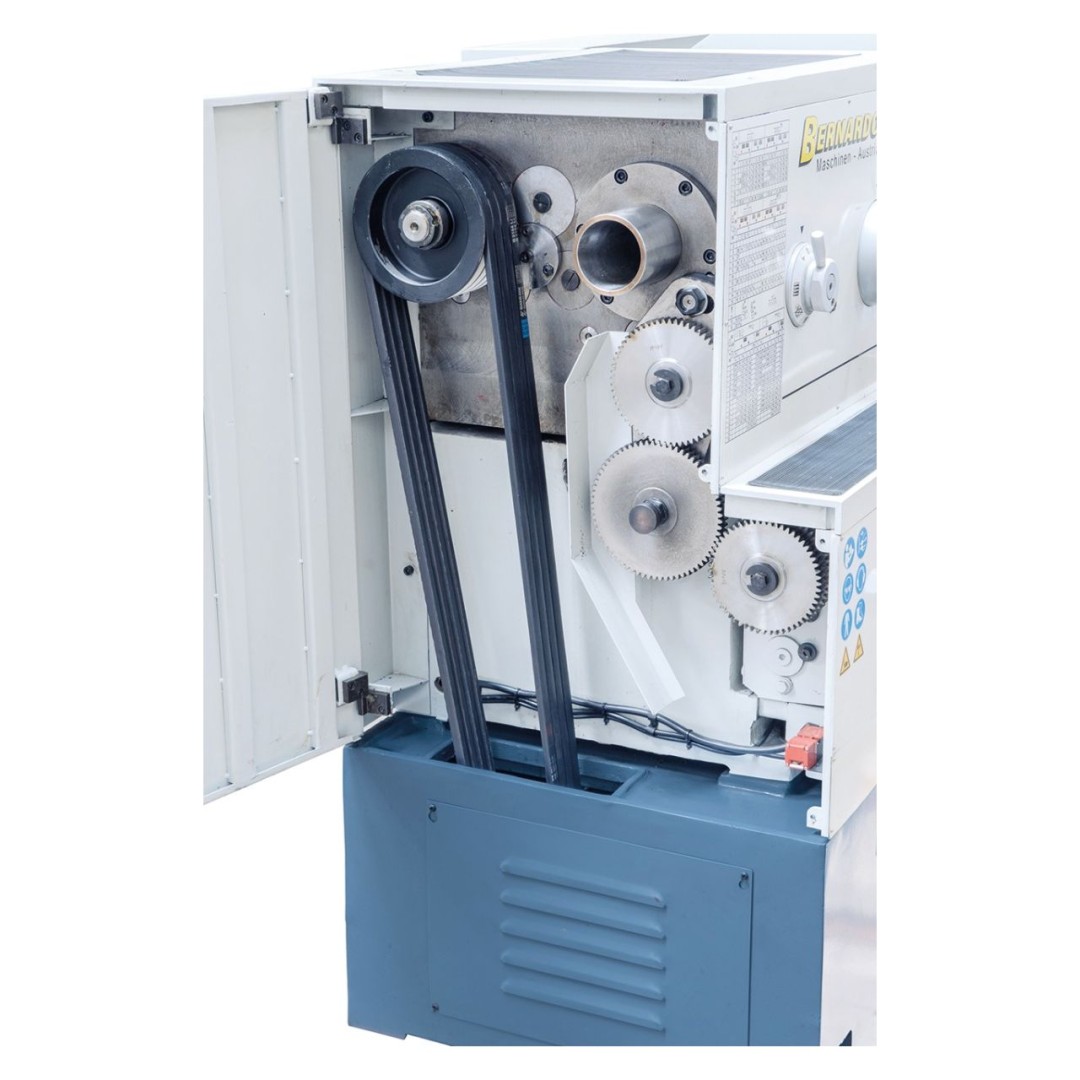

- A fogaskerekek nagyok, edzettek és precíziós köszörülésűek
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását
- Eltolható nyeregszeg kúpesztergáláshoz, kézi kerék beállítható finom-skálabeosztással (0,02 mm)
- Elektromechanikus lábfék a mellékidők lecsökkentésére
- A legjobb megmunkálási teljesítmény még hátsókés használatakor is
Szállítási terjedelem
- Csúszó kuplung
- Gyorsmenet hosszirányban és síkban
- LED géplámpa

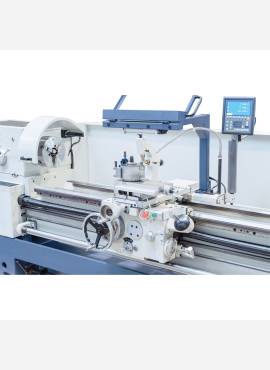

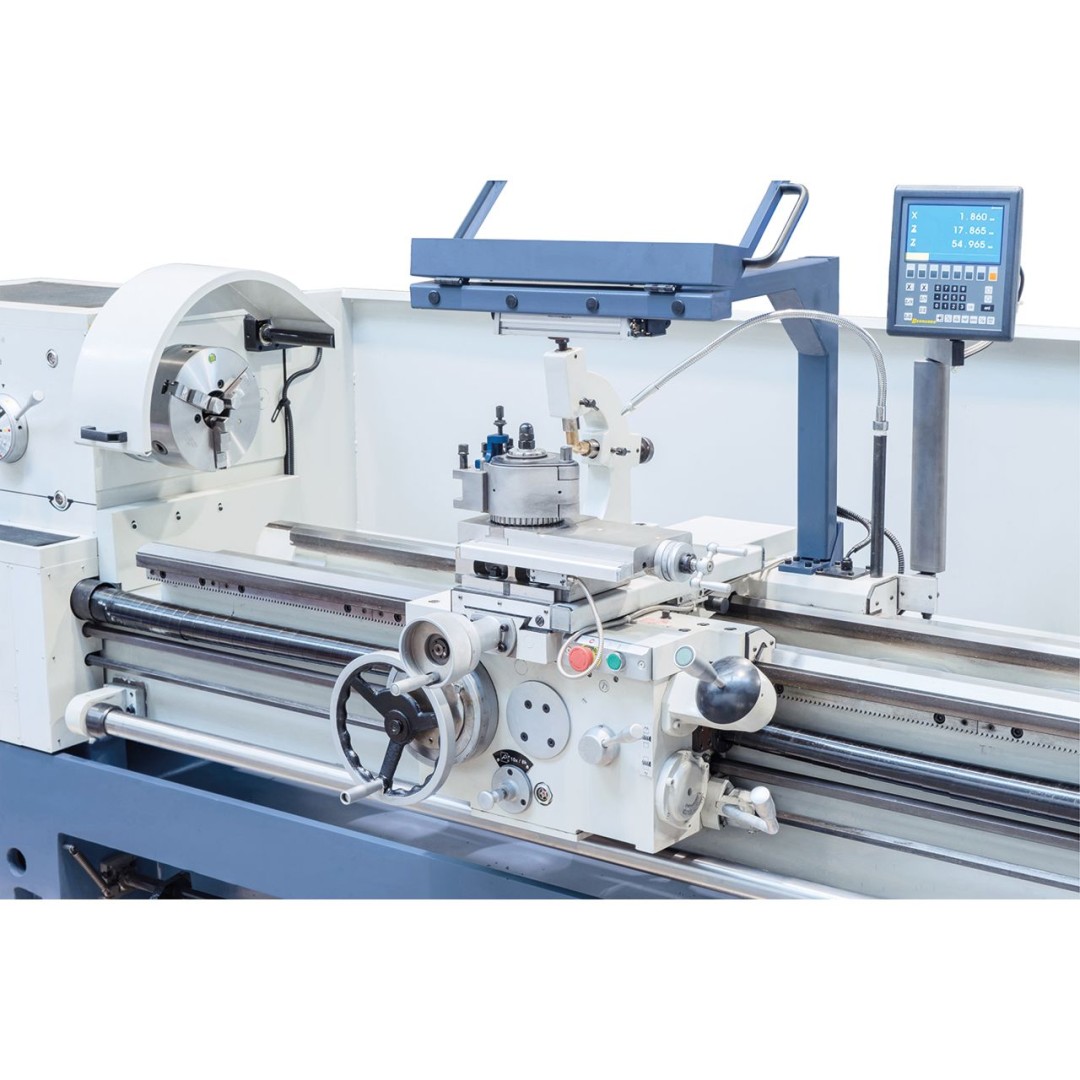

- 3 tengelyes digitális kijelző ES-12 V LCD kijelzővel

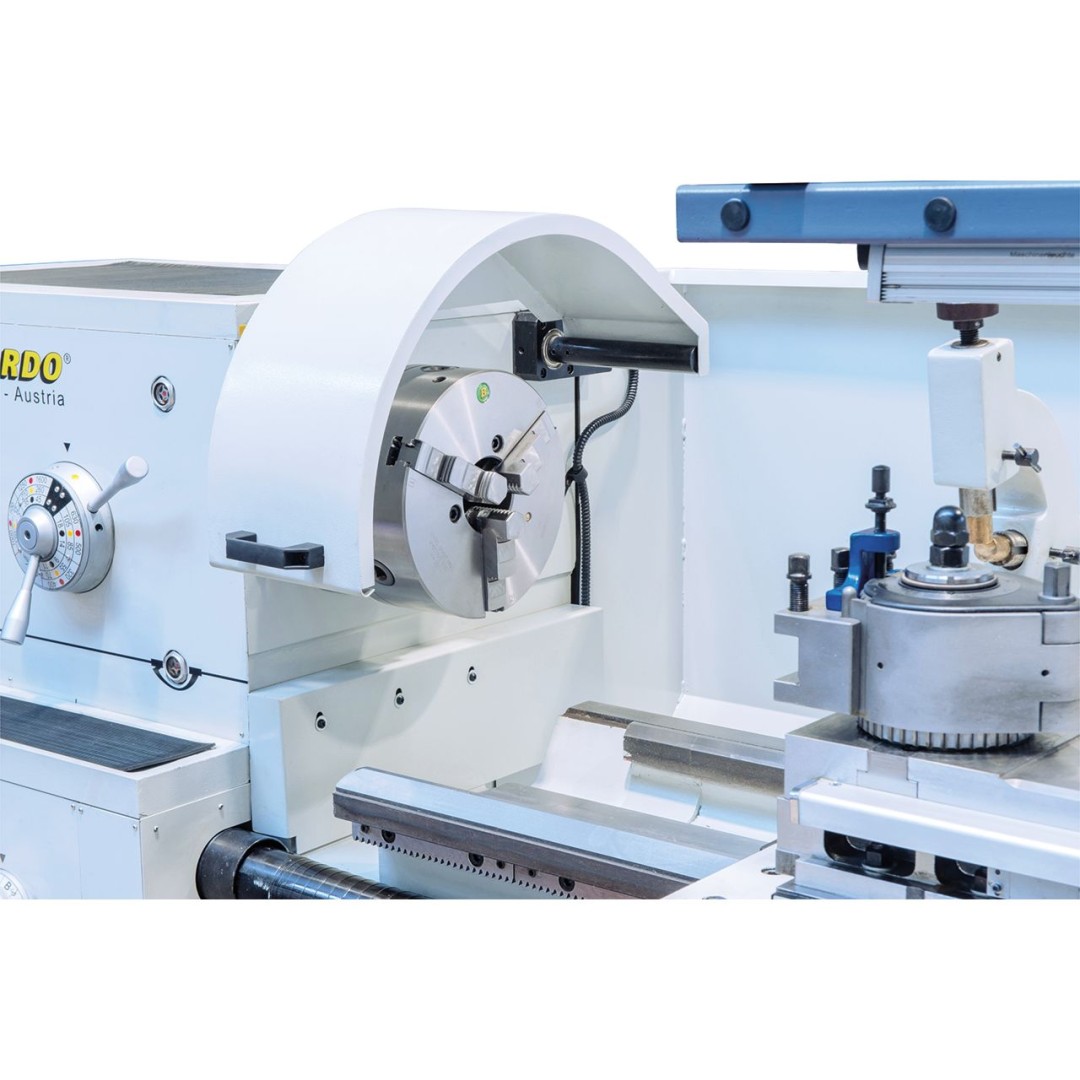

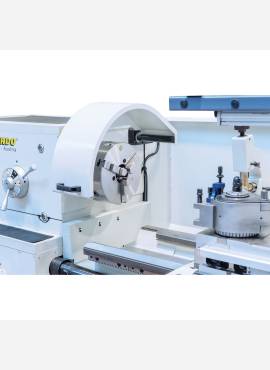

- 3 pofás tokmány PS3-250 mm / D8
- Befogótárcsa 400 mm
- Rögzített lünetta - fogás diam. max. 200 mm
- Együttfutó lünetta - fogás diam. max. 110 mm
- 1 Központozó csúcs / 1 Együttfutó pontozócsúcs
- Motor mágneses fékkel CE norma szerint
- Lábpedál fékfunkcióval CE norma szerint
- Első töltőanyag Shell Tellus 46
- Hűtőanyag-berendezés
- Gyorsváltó-szerszámtartó, 4 betéttel

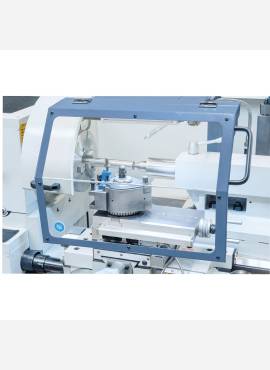

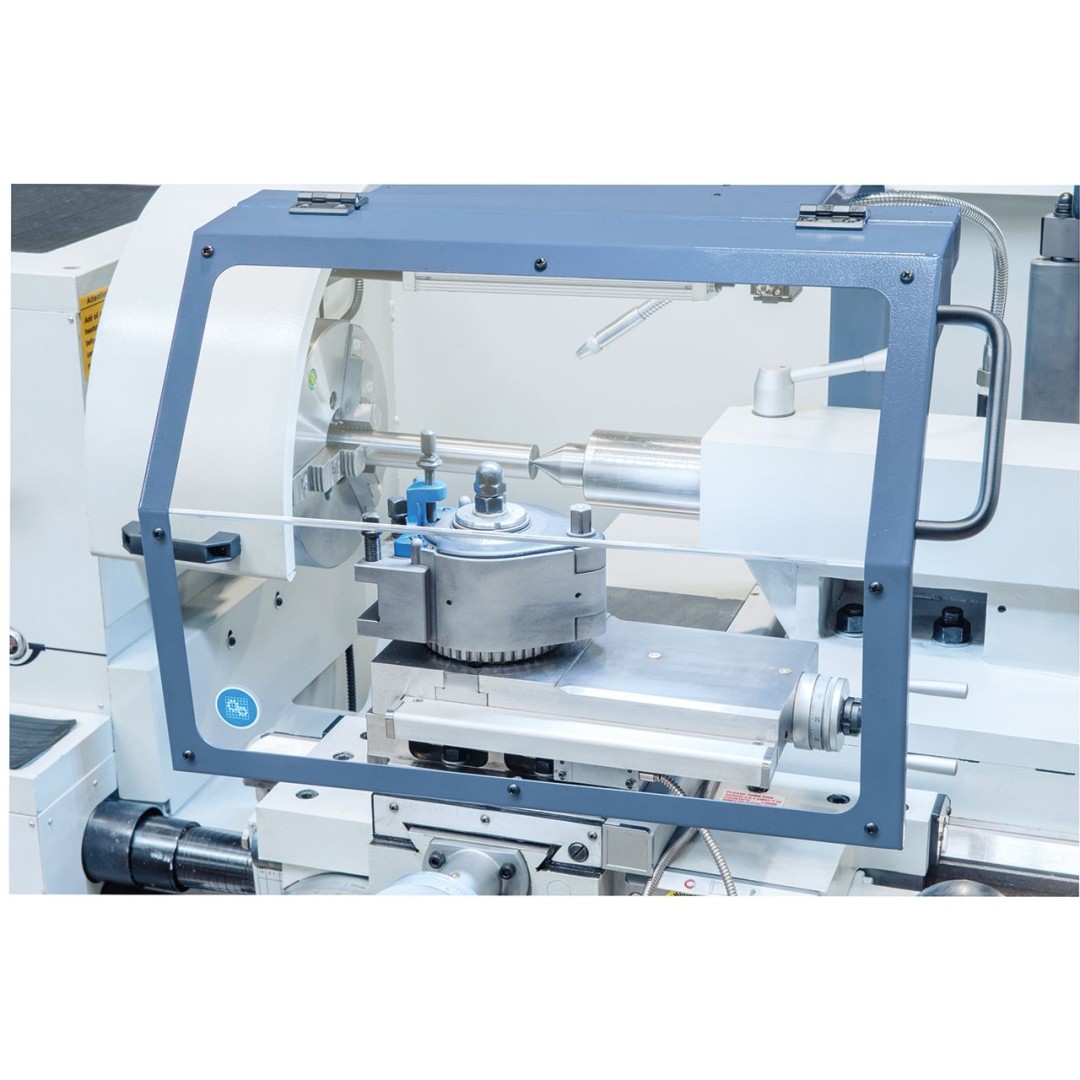

- Védőberendezés a gyorsváltó-szerszámtartónál
- Szűkítő hüvely
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- Szabványos 3 pofás tokmány PS3-315/D8 (Nr: 21-1058F)
- Precíziós 4 pofás tokmány PO4-315/D8 (Nr: 21-2042F)
- Puha monoblokk pofák SJ-PS3-315 (Nr: 21-3206)
- Puha feltétpofa STJ-PS3-315 (Nr: 21-3244)
- Síktárcsa 400/D8 (Nr: 21-5070B)
- Együttfutó pontozócsúcs SMA - MK 5 (Nr: 22-1043)
- Együttfutó nagyteljesítményű-pontozócsúcs NCK-A MK 5 (Nr: 22-1027)
- Együttfutó központozó kúp MK 5 / 150 mm (Nr: 22-1065)
- Váltótartó egyenes betéttel C nagysághoz, 40 x 150 mm (Nr: 23-1008C3)
- Váltótartó prizmás betéttel C nagysághoz, diam. 40 x 160 mm (Nr: 23-1013)
- Esztergavéső-szett HM fordító-vágólapokkal, 6-részes inkl. fúrórúd, 20 mm (Nr: 44-2054)
- Esztergavéső szett HM fordítólapokkal, 20 mm, 7-részes, P tétel (Nr: 44-3079)
- Gépsaru NE 160 (Nr: 53-2012)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
