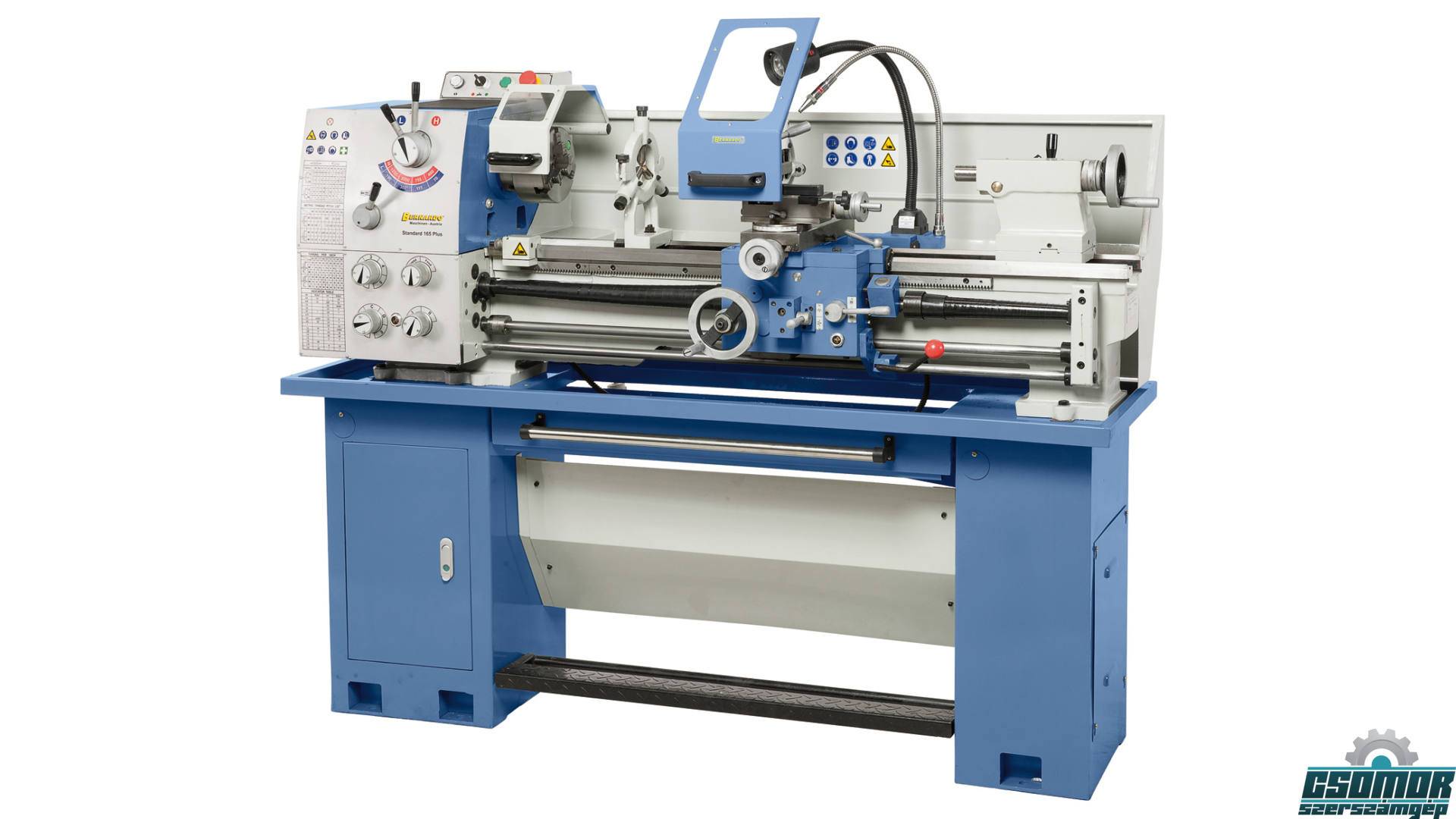

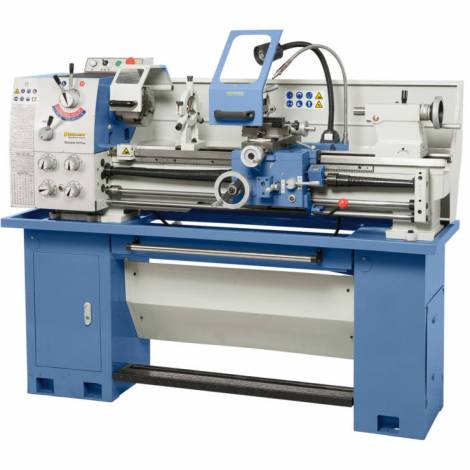

Standard 165 Plus esztergagép
Vissza
1000 mm csúcstávolsággal
A Standard 165 Plus esztergagép a már jól bevált 150-es széria továbbfejlesztése. Az előretolási hajtómű felhasználóbarát módon lett átdolgozva és a hajtóműfej külseje modern arculatot kapott. Igényes barkácsolóknak a legjobban alkalmas, akiknek így átfogó standard-tartozékot és ezáltal optimális teljesítmény-csomagot kínálunk csekély beruházás mellett.
Cikkszám:
03-1258
Gyártó:
BERNARDO
Csúcstávolság
1000 mm
Csúcsmagasság
175 mm
Körmozgás-átmérő a gépágyon
350 mm
Körmozgás-átmérő könyök-hajlaton*
450 mm
Körmozgás-átmérő síkszánon
190 mm
Gépágy szélesség
180 mm
Orsófurat
40 mm
Orsófelvétel
DIN 55029, D1-4
Fordulatszám tartomány
(8) 70 - 2000 ford./perc
Hosszanti-előretolási tartomány
(40) 0,053 - 1,29 mm/ford.
Síkelőretolási tartomány
(40) 0,013 - 0,31 mm/ford.
Metrikus menet
(32) 0,4 - 7 mm
Collmenet
(36) 4 - 60 Gg/1“
Szegnyereg-táv
110 mm
Szegnyereg-felvétel
MK 3
Motor-leadási teljesítmény S1 100%
1,5 kW (400 V)
Motor-felvevő teljesítmény S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)
1730 x 700 x 1340 mm
Kb. súly
495 kg
* Gépágy hosszúság-kivehető
220 mm
Gyártó
BERNARDO
Tulajdonságok
- Sokoldalú alkalmazási lehetőség: képzési műhelyek, szerszámgyártás, szerelőüzemek, …
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható

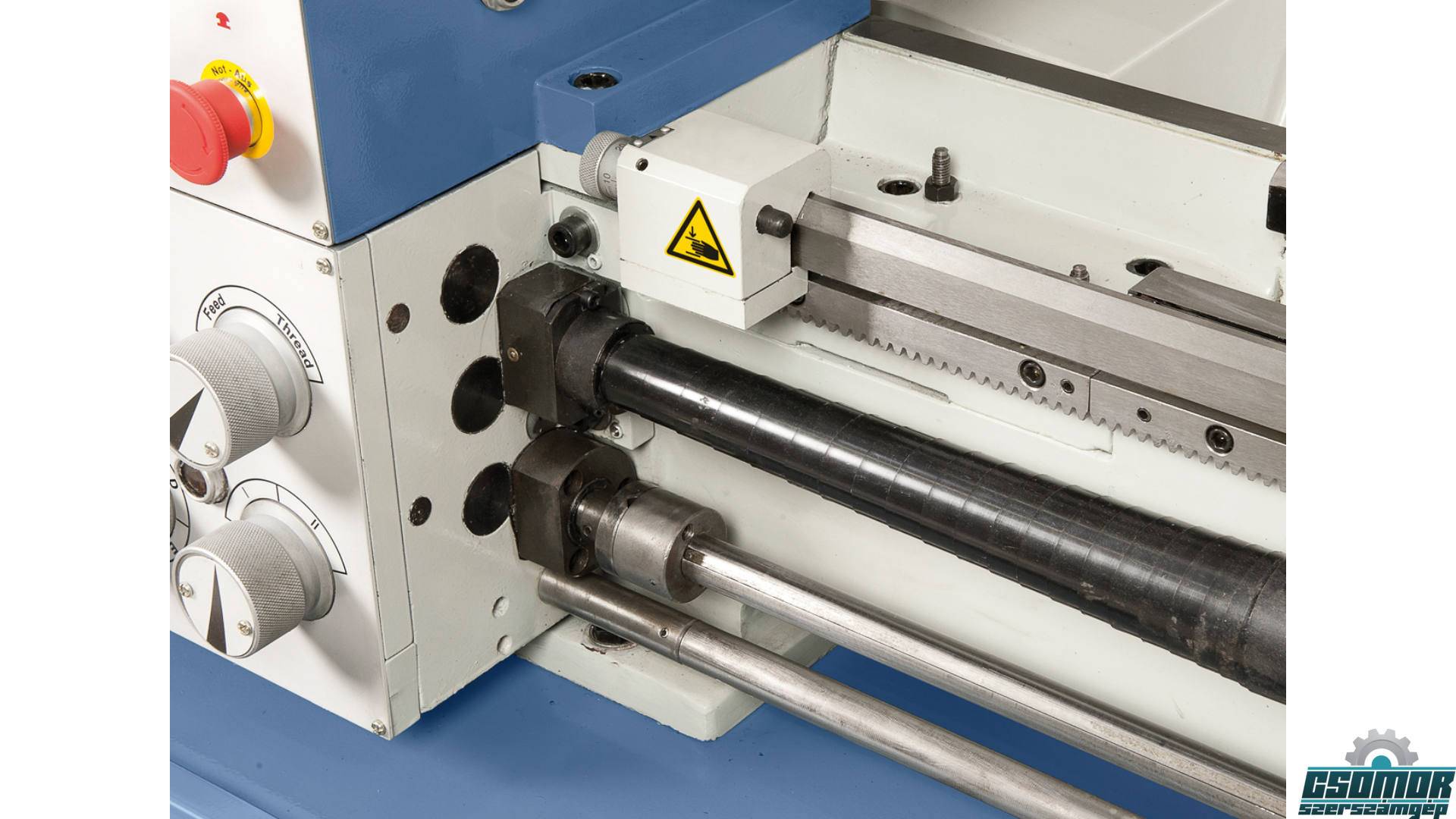

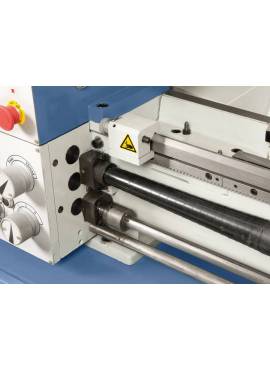

- Könnyen kezelhető gép vezér- és vonóorsóval menetvágáshoz, ill. automatikus előretoláshoz
- Egykaros-befogás nyeregszeghez, kúpesztergáláshoz eltolható
- A kivehető híd nagy átmérőjű munkadarabok megmunkálását teszi lehetővé
- Orsó-csapágyazás 2 utánállítható precíziós csapággyal
- Edzett és csiszolt fogaskerekek és tengelyek
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- Elektromechanikus lábfék a mellékidők lecsökkentésére
Szállítási terjedelem
- 3-pofás tokmány DK11-160 mm / D4
- Síktárcsa 200 mm / D4, DIN 55029 szerint

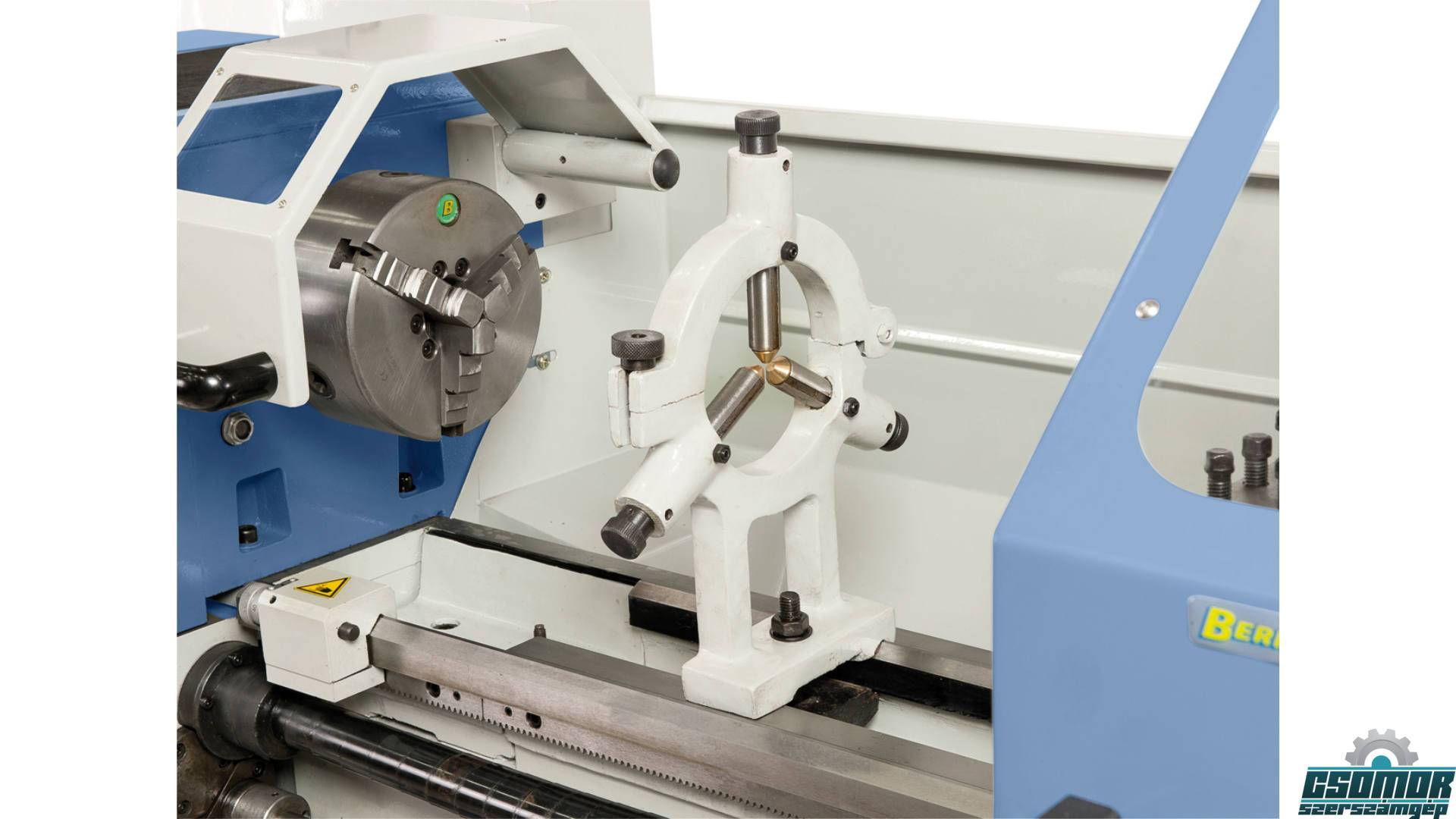

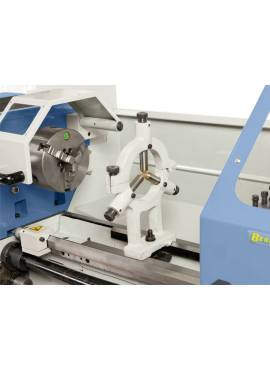

- Rögzített lünetta – fogás diam. max. 60 mm
- Együttfutó lünetta – fogás diam. max. 60 mm

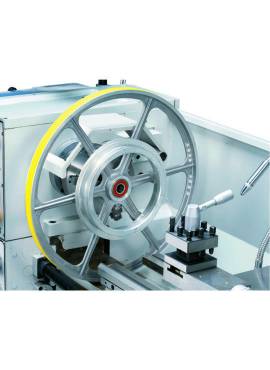

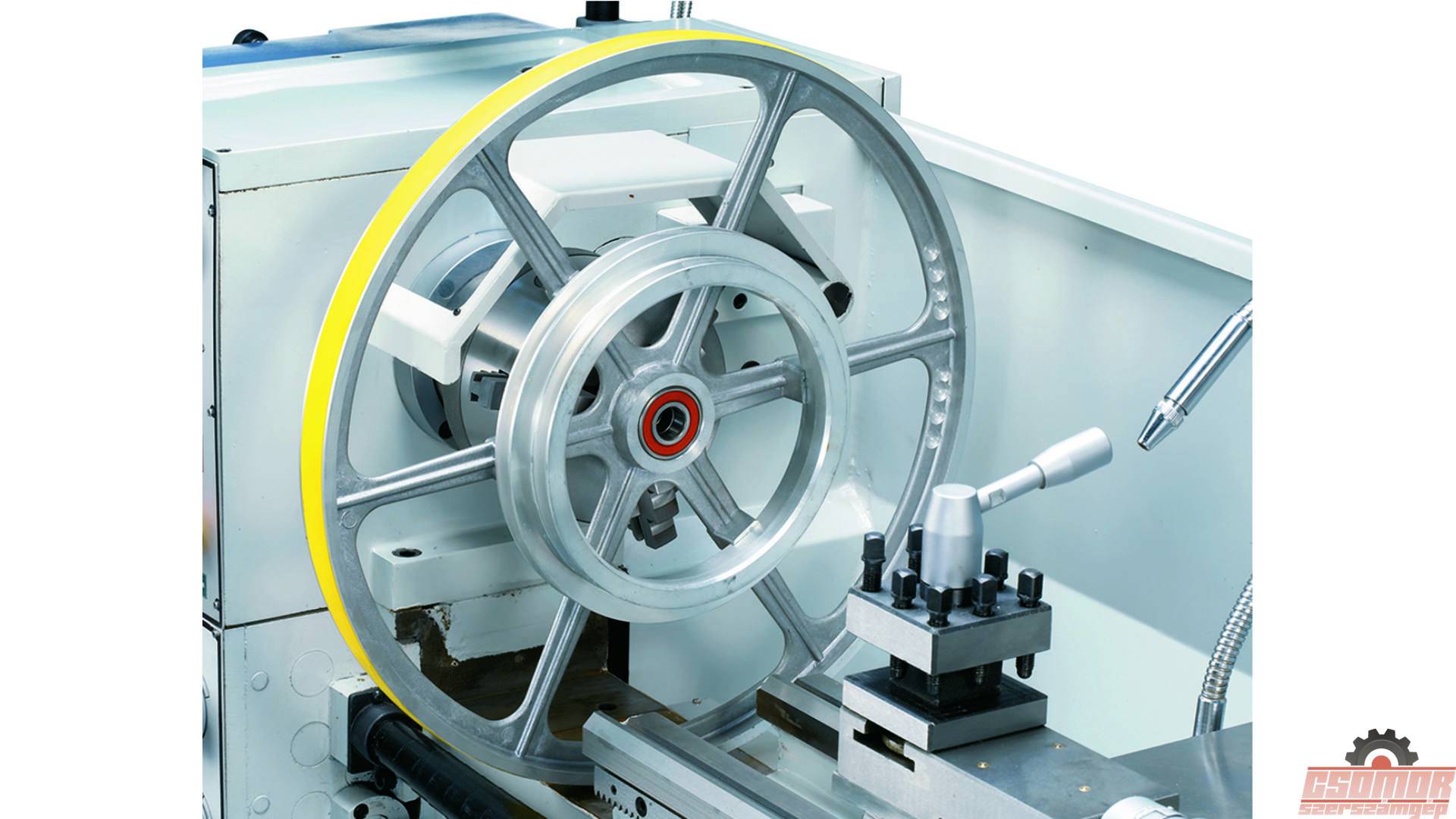

- Befogótárcsa 250 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Tengelyrögzítő-berendezés
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Hűtőanyag-berendezés
- Kihúzható forgácskád
- Motor mágneses fékkel CE-norma szerint
- Lábpedál fékfunkcióval CE-norma szerint
- Szórófal
- Menetóra
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Alsó állvány
- Alkalmazási szerszám
