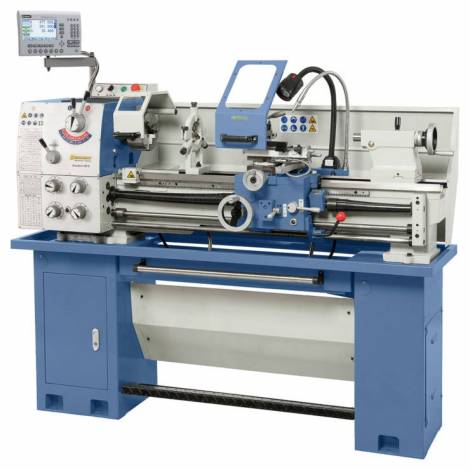

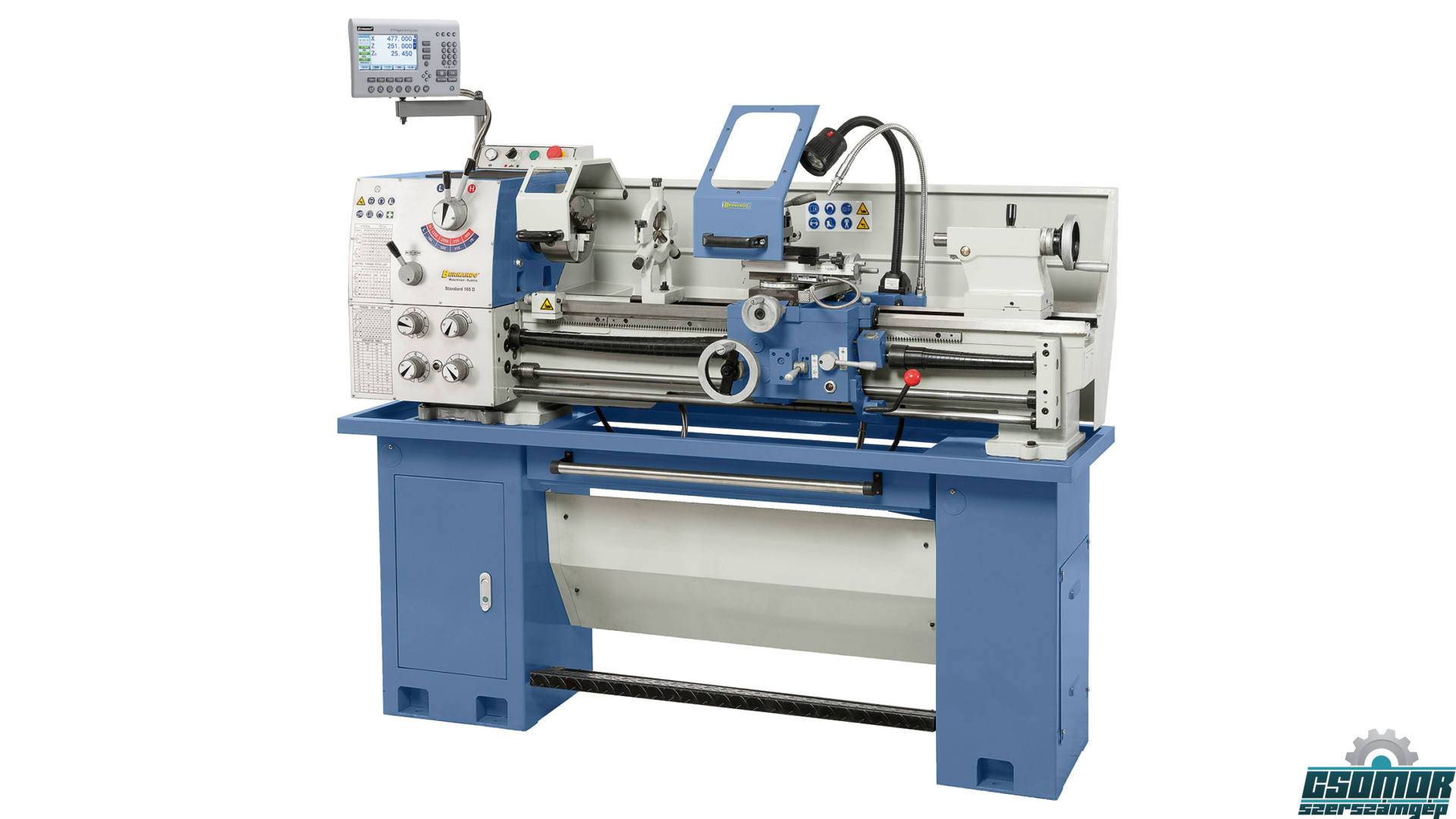

Standard 165 D esztergagép
Vissza
1000 mm csúcstávolsággal
A vezér- és vonóorsós esztergagép Standard 165 D igazán meggyőző a stabil konstrukciója és egyszerű kezelhetősége által. Már az alapfelszerelés minden fontos tartozékot tartalmaz (3-tengelyes-helyzetmutató, lünetták, LED-géplámpa, biztonsági berendezések CE-norma szerint, ...), amik által ez a gép univerzálisan alkalmazható.
Cikkszám:
03-1259B
Gyártó:
BERNARDO
Csúcstávolság
1000 mm
Csúcsmagasság
175 mm
Körmozgás-átmérő a gépágyon
350 mm
Körmozgás-átmérő könyök-hajlaton*
450 mm
Körmozgás-átmérő a síkszánon
190 mm
Gépágy szélesség
180 mm
Orsófurat
40 mm
Orsó-felvétel
DIN 55029, D1-4
Fordulatszám tartomány
(8) 70 - 2000 ford./perc
Hosszanti-előretolási tartomány
(40) 0,053 - 1,29 mm/ford.
Síkelőretolási tartomány
(40) 0,013 - 0,31 mm/ford.
Metrikus menet
(32) 0,4 - 7 mm
Collmenet
(36) 4 - 60 Gg/1“
Szegnyereg-táv
110 mm
Szegnyereg-felvétel
MK 3
Motor-leadási teljesítmény S1 100%
1,5 kW (400 V)
Motor-felvevő teljesítmény S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)
1730 x 700 x 1340 mm
Kb. súly
514 kg
* Gépágy hosszúság-kivehető
220 mm
Gyártó
BERNARDO
Tulajdonságok
- Komplett felszerelés: 3-tengelyes-helyzetmutató, LED-géplámpa, alsó állvány, stb.
- Könnyen kezelhető gép vezér- és vonóorsóval menetvágáshoz, ill. automatikus előretoláshoz
- Kivehető híd nagy átmérőjű munkadarabok megmunkálására
- A rezgés-hatások minimalizálására a masszív prizmás ágy pótlólag bordázattal van ellátva
- A fordulatszám és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Erősen bordázott prizmás ágy induktív edzett és csiszolt ágyvezetéssel
- Edzett és csiszolt, olajfürdőben futó főorsó
- Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,04 mm)
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
Szállítási terjedelem

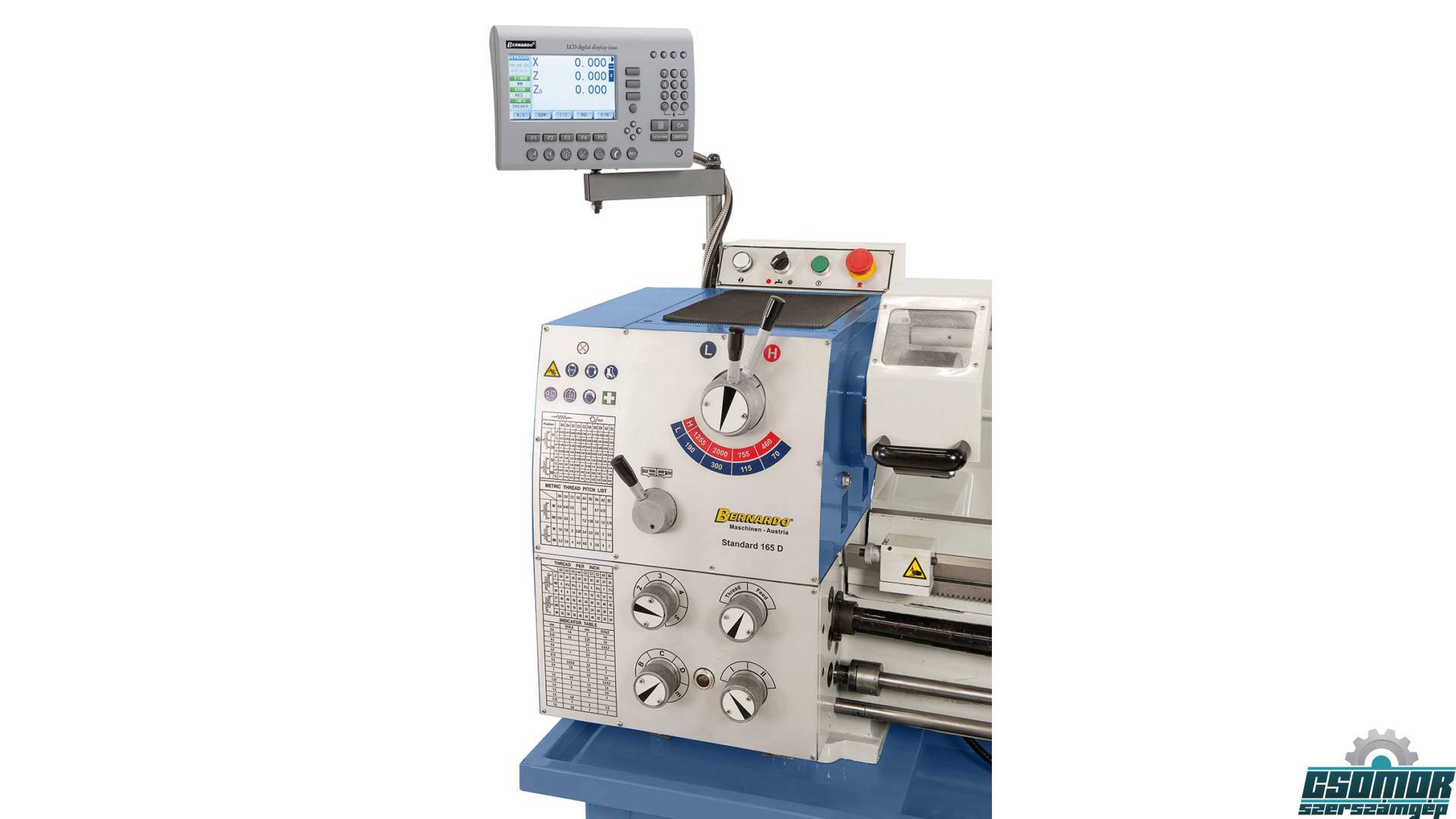

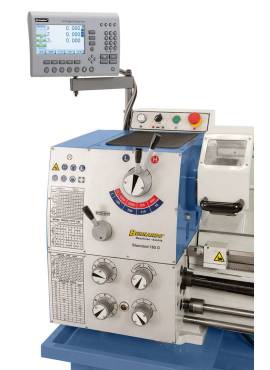

- 3-tengelyes-helyzetmutató i200 LCD-Display-el
- 3-pofás tokmány DK11-160 mm / D4
- Síktárcsa 200 mm / D4, DIN 55029 szerint
- Rögzített lünetta – fogás diam. max. 60 mm
- Együttfutó lünetta – fogás diam. max. 60 mm
- Befogótárcsa 250 mm
- Négyes-szerszámtartó
- Tengelyrögzítő-berendezés
- Védőberendezés a szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Hűtőanyag-berendezés
- Kihúzható-forgácskád
- Motor mágneses fékkel CE-norma szerint
- Lábpedál fékfunkcióval CE-szerint
- Szórófal
- Menetóra

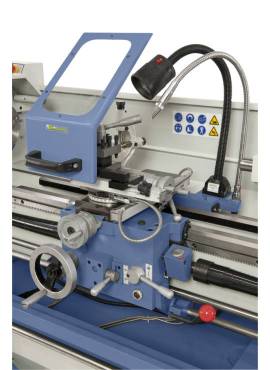

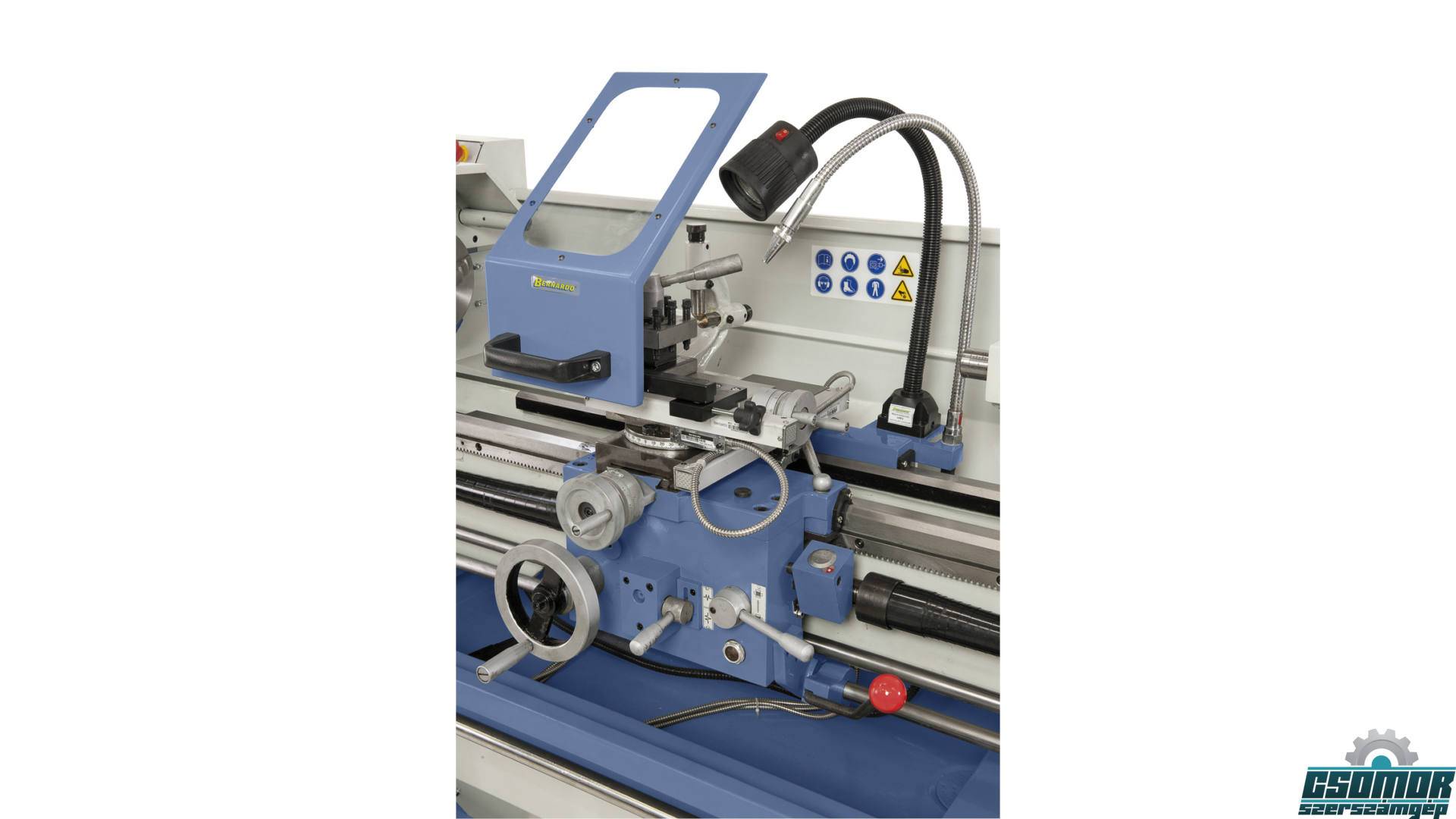

- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Állvány
- Alkalmazási szerszám
