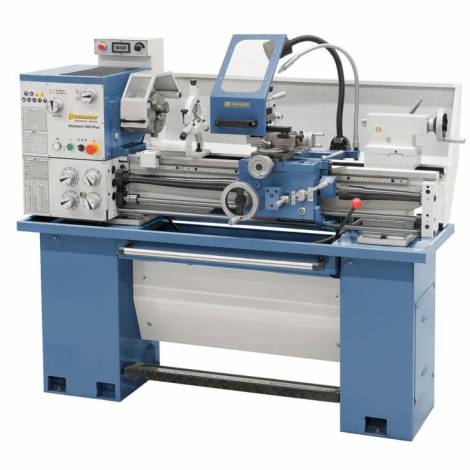

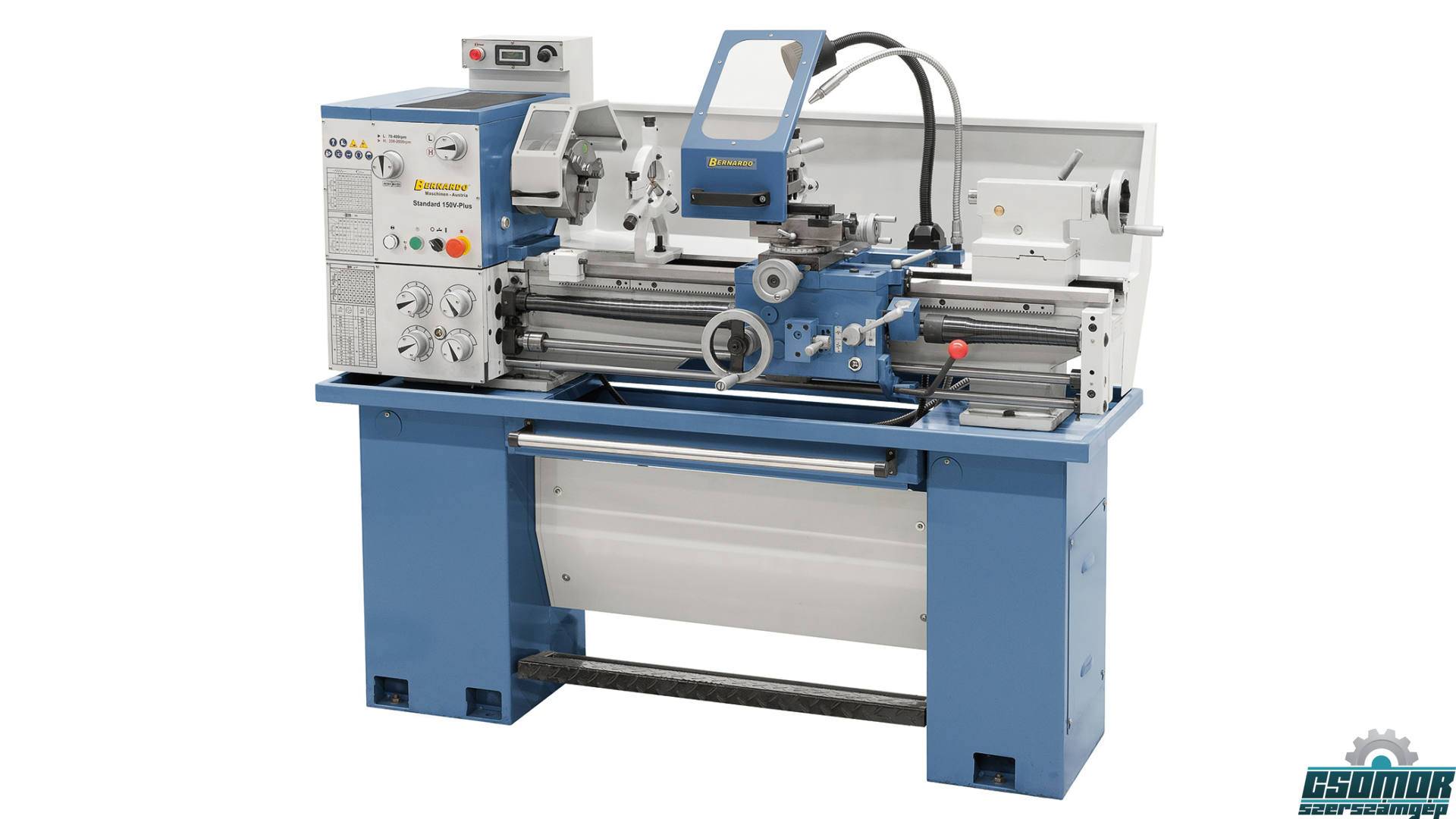

Standard 150 V-Plus esztergagép
Vissza
1000 mm csúcstávolsággal
A vezér- és vonóorsós esztergagép Standard 150 V-Pus igazánmeggyőző a stabil konstrukciója és egyszerű kezelhetőségeáltal. Igényes barkácsolók részére a legjobban alkalmas, akiknekátfogó standard-tartozékot és ezáltal optimális teljesítmény-csomagot kínálunk csekély befektetés mellett.Pótlólag ez a modellsorozatszerűen változtatható fordulatszám-szabályzóvalfelszerelt a forgácsolási sebesség optimális beállításához.
Cikkszám:
03-1257
Gyártó:
BERNARDO
Csúcstávolság
1000 mm
Csúcsmagasság
165 mm
Körmozgás-átmérő gépágyon
330 mm
Körmozgás-átmérő könyök-hajlaton*
430 mm
Körmozgás-átmérő síkszánon
180 mm
Gépágy szélesség
180 mm
Orsófurat
40 mm
Orsó felfogás
DIN 55029, D1-4
Fordulatszám tartomány, fokozatmentes
70 - 400 / 350 - 2000 ford./perc
Hosszelőtolás tartománya
(40) 0,053 - 1,29 mm/ford.
Síkelőretolás tartománya
(40) 0,013 - 0,31 mm/ford.
Metrikus menet
(32) 0,4 - 7 mm
Collmenet
(36) 4 - 60 Gg/1“
Szegnyereg táv
110 mm
Szegnyereg felfogás
MK 3
Motor leadott teljesítménye S1 100%
1,5 kW (400 V)
Motor felvett teljesítménye S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)
1600 x 700 x 1280 mm
Kb. súly
478 kg
* gépágyhossz kivehető
220 mm
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen frekvenciaváltóval a változtatható fordulatszám-beállításhoz
- Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható
- Sorozatszerűen 40 mm-es orsófurattal nagy tengelyátmérők megmunkálására
- Kivehető híd nagy átmérőjű munkadarabok megmunkálására
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,04 mm)
- Erősen bordázott prizmás ágy induktív edzett és csiszolt ágyvezetéssel
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Nyeregszeg, orsópálca és minden vezető utánállítható
- Felsőszán skálabeosztással (0,02 mm), ± 45° elforgatható
Szállítási terjedelem

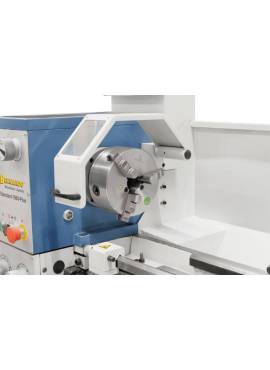

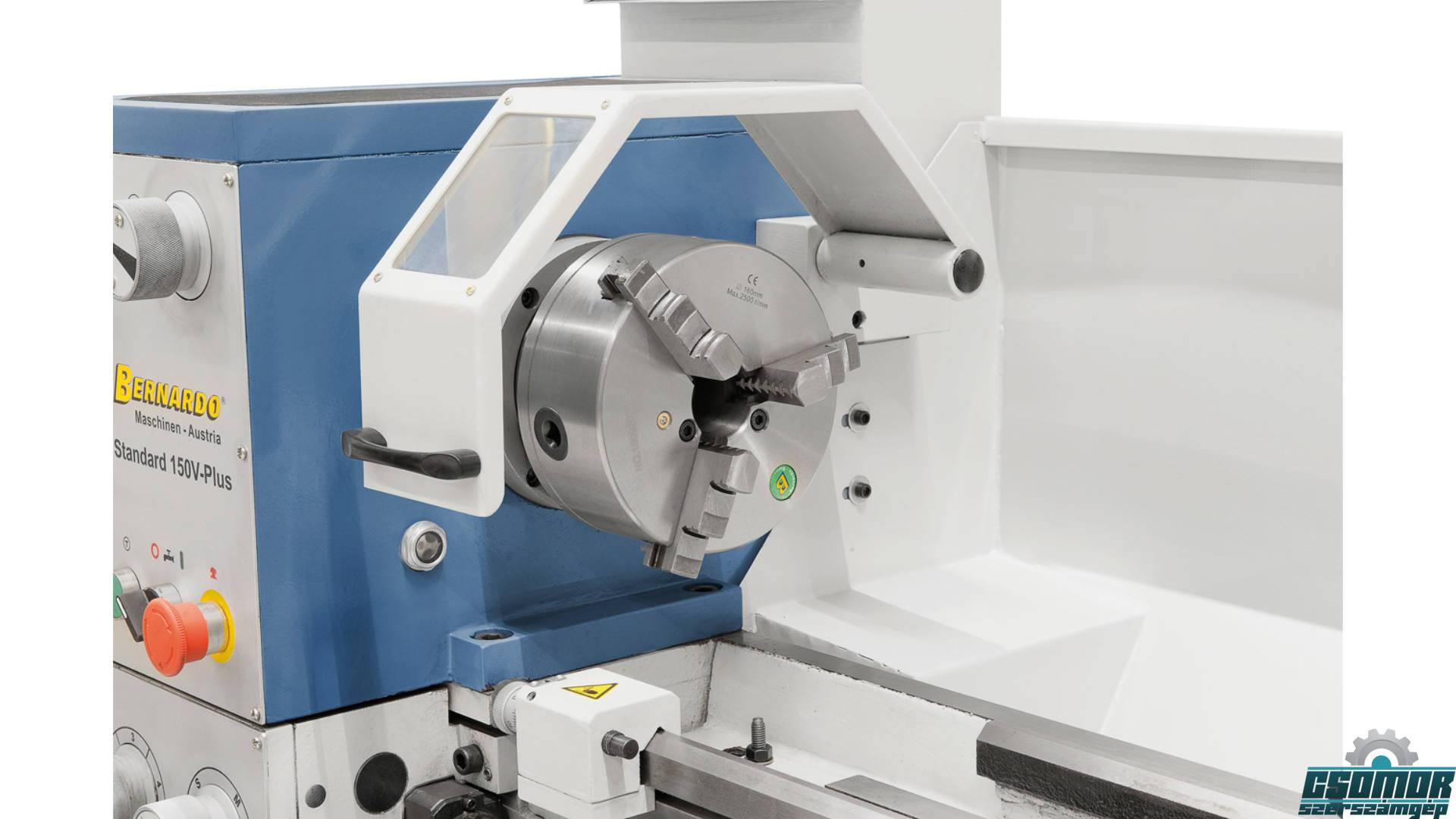

- 3-pofás tokmány DK11-160 mm / D4
- Síktárcsa 200 mm / D4, DIN 55029 szerint
- Rögzített lünetta – fogás diam. max. 60 mm
- Együttfutó lünetta – fogás diam. max. 60 mm
- Befogótárcsa 250 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Tengelyrögzítő-berendezés
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Kihúzható forgácskád
- Szórófal
- 2 központozócsúcs
- Menetóra
- Szűkítőhüvely
- LED-géplámpa
- Digitális fordulatszám-mutató

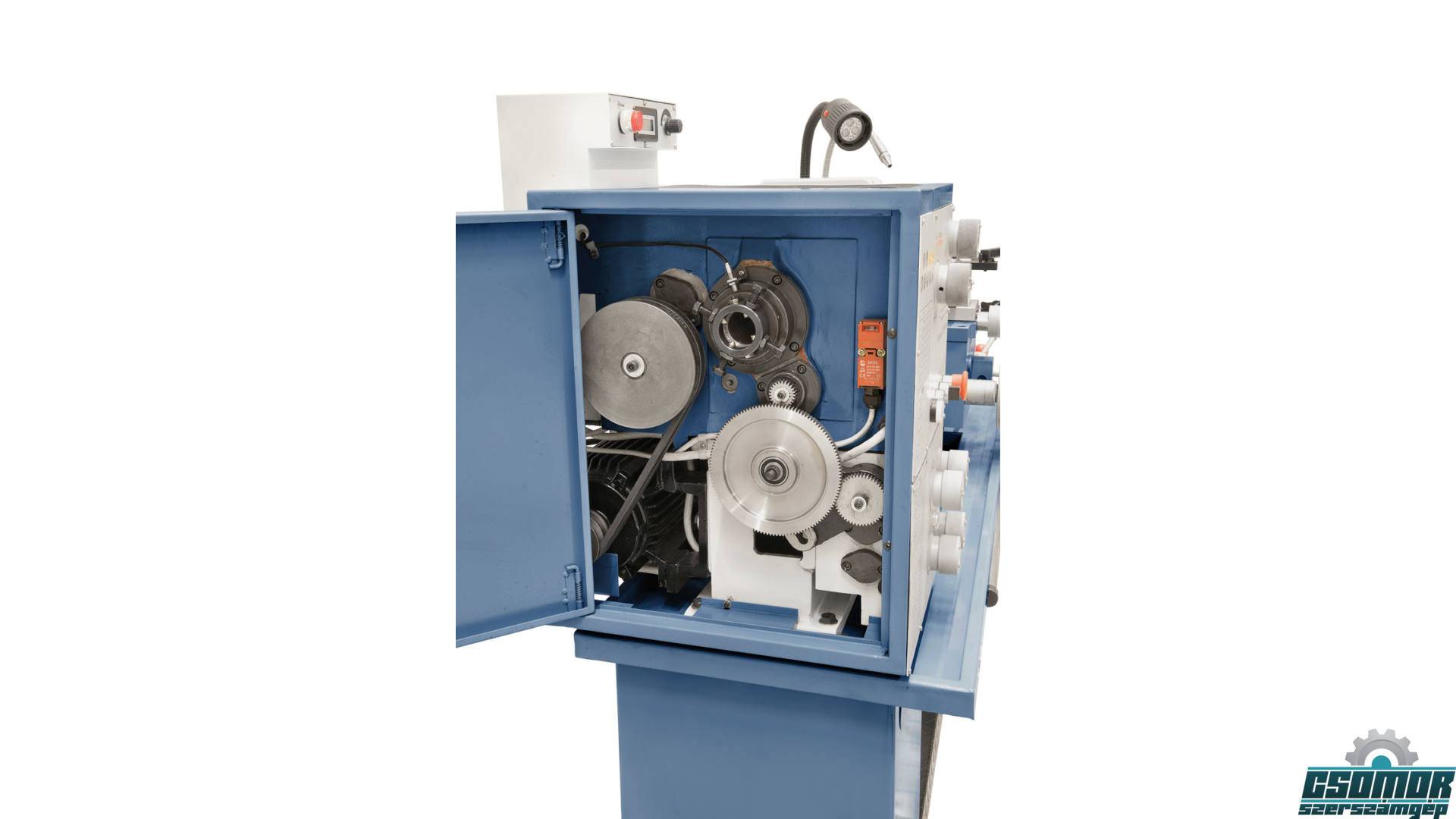

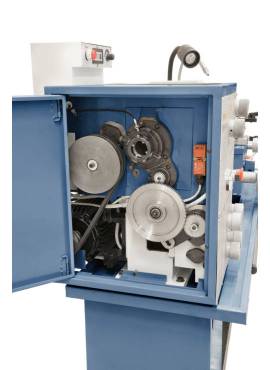

- Váltókerekek
- Hűtőanyag-berendezés
- Frekvenciaváltó
- Lábpedál fékkel CE-norma szerint
- Állvány
- Alkalmazási szerszám
