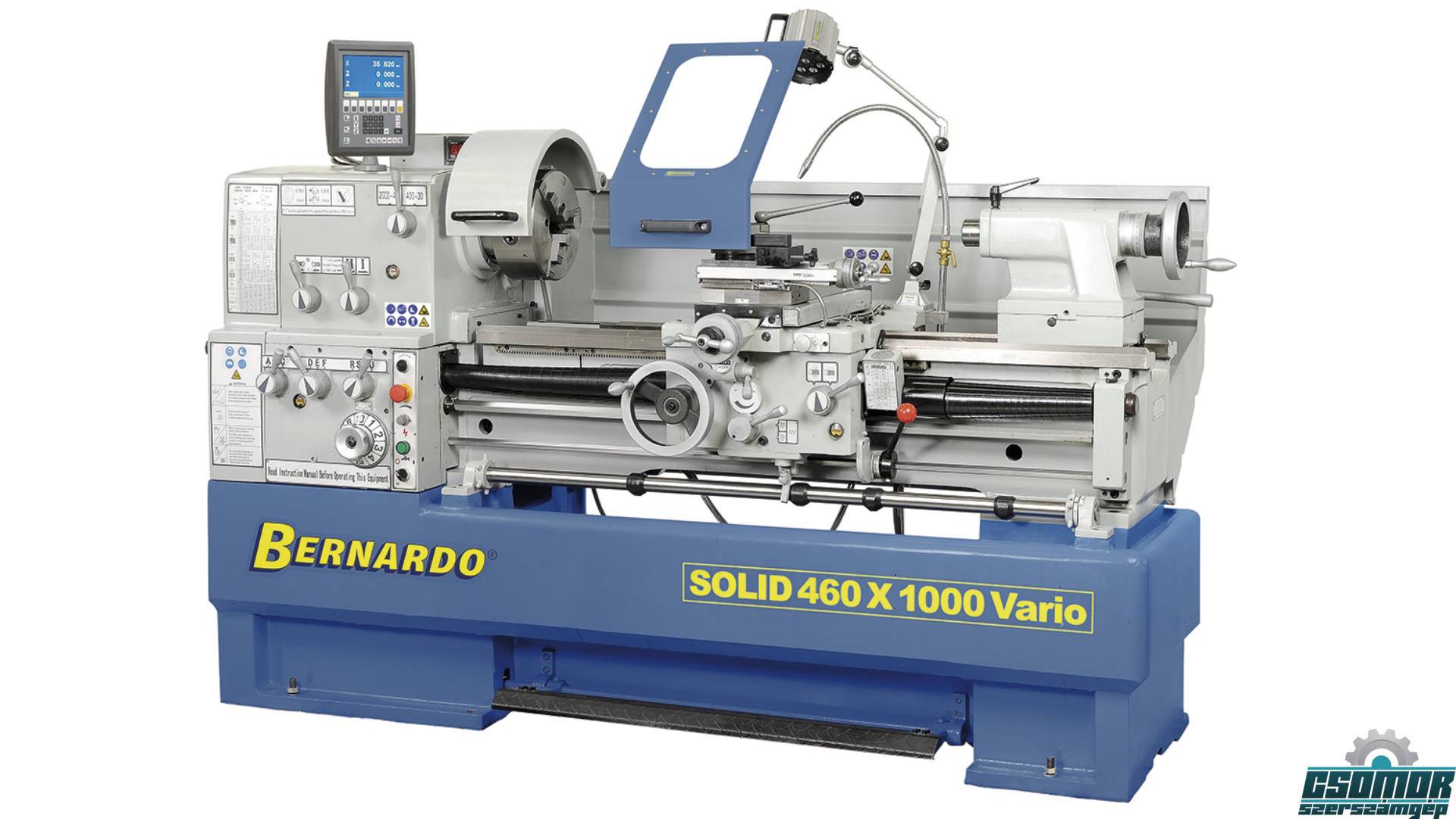

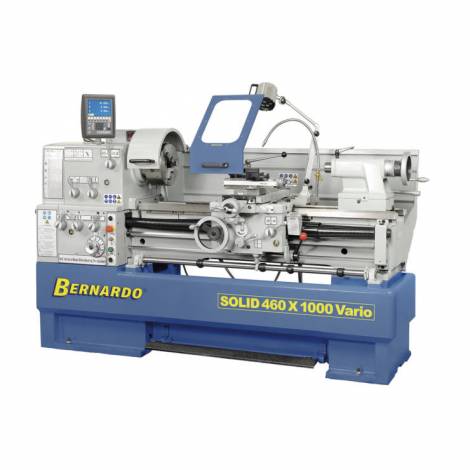

Solid 460 x 1000 Vario esztergagép
Vissza
1000 mm csúcstávolsággal
A Solid 460 Vario univerzális esztergagépet speciálisan egyedi munkadarabok és kis szériák gazdasági gyártására tervezték nagy precizitással. Nagy felhasználóbarát tulajdonsága által ez a modellkülönösen a gépgyártásban, ipari berendezések gyártásában,termelésben és egyedi gyártásban alkalmazható.
Cikkszám:
03-1320XL
Gyártó:
BERNARDO
Csúcstávolság
1000 mm
Csúcsmagasság
230 mm
Körmozgás-átmérő gépágyon
460 mm
Körmozgás-átmérő könyök-hajlaton
690 mm
Körmozgás-átmérő a síkszánon
274 mm
Gépágy szélesség
300 mm
Orsófurat
80 mm
Orsó-felvétel
DIN 55029, D1 - 8
Fordulatszám tartomány, 2 fokozat
25 - 250 / 250 - 1700 ford./perc
Hosszanti-előretolási tartomány
(42) 0,031 - 1,7 mm/ford.
Síkelőretolási tartomány
(42) 0,014 - 0,784 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 Gg/1“
Szegnyereg-átmérő
60 mm
Szegnyereg-táv
130 mm
Szegnyereg-felvétel
MK 4
Motor teljesítmény
5,5 kW (7,5 PS)
Gép méretei (Sz x Mé x Ma)
2200 x 1080 x 1370 mm
Kb. súly
1750 kg
Gyártó
BERNARDO
Tulajdonságok
- Modern főorsó-támasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért az alsó fordulatszám-tartományban és megközelítőleg konstans fordulatszám terhelés alatt

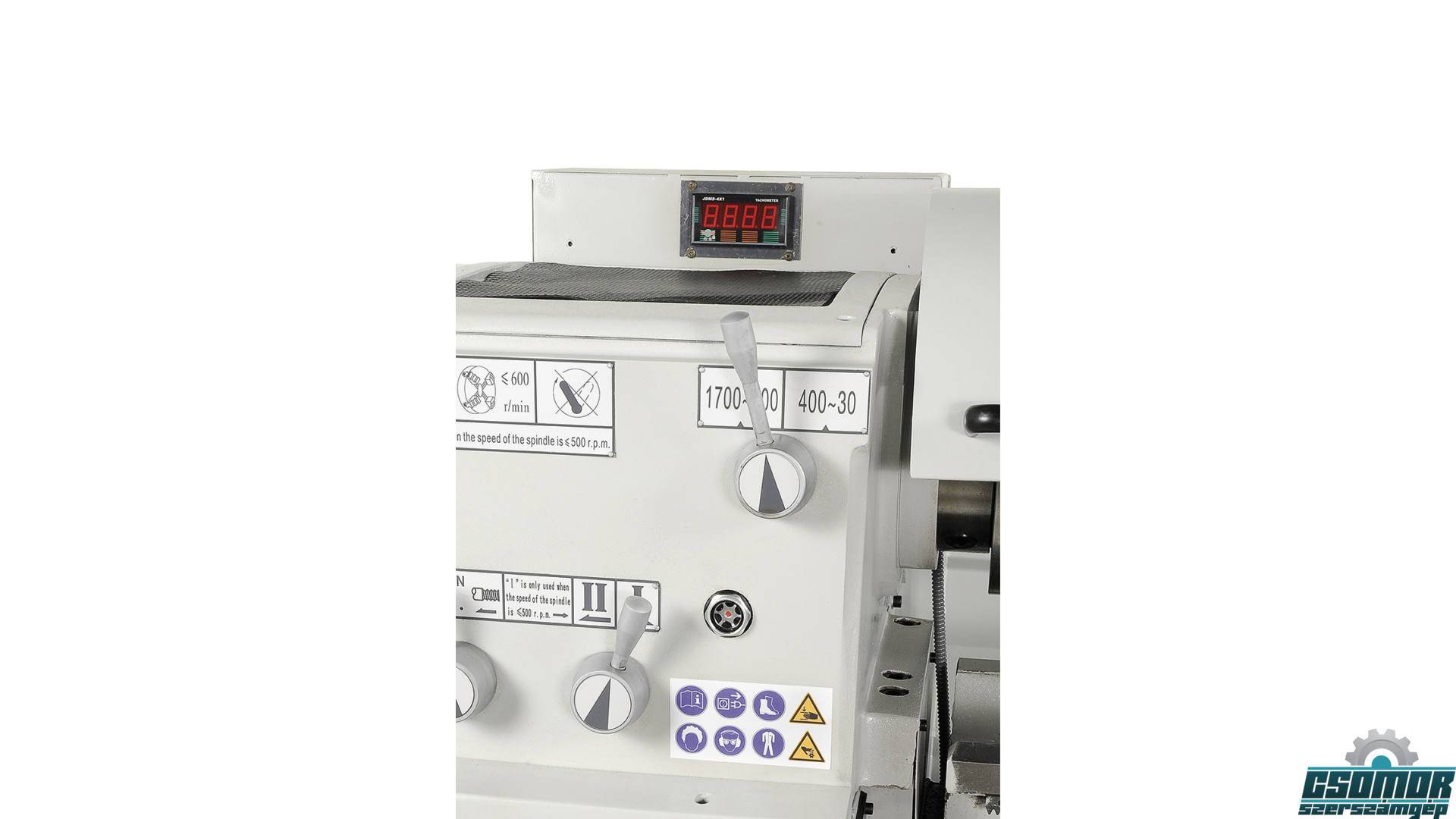

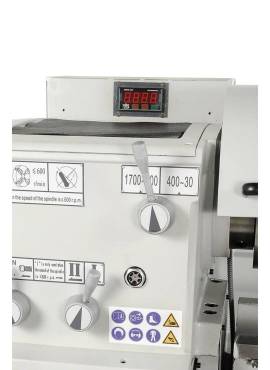

- Fokozatmentes fordulatszám-szabályozás, a beállított fordulatszám egy digitális mutatóról leolvasható
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Inkluzív 4 beállítható bütyök az ágyszán automatikus lekapcsolására
- Központi, könnyen kezelhető előretolási és menetkapcsolás vezér- és vonóorsóval
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- A gépágy egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- 3-pofás tokmány PS3-250 mm / D8

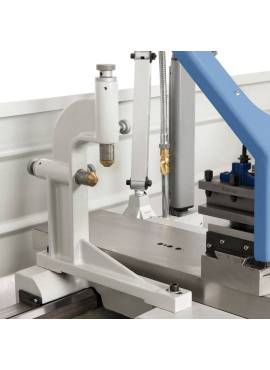

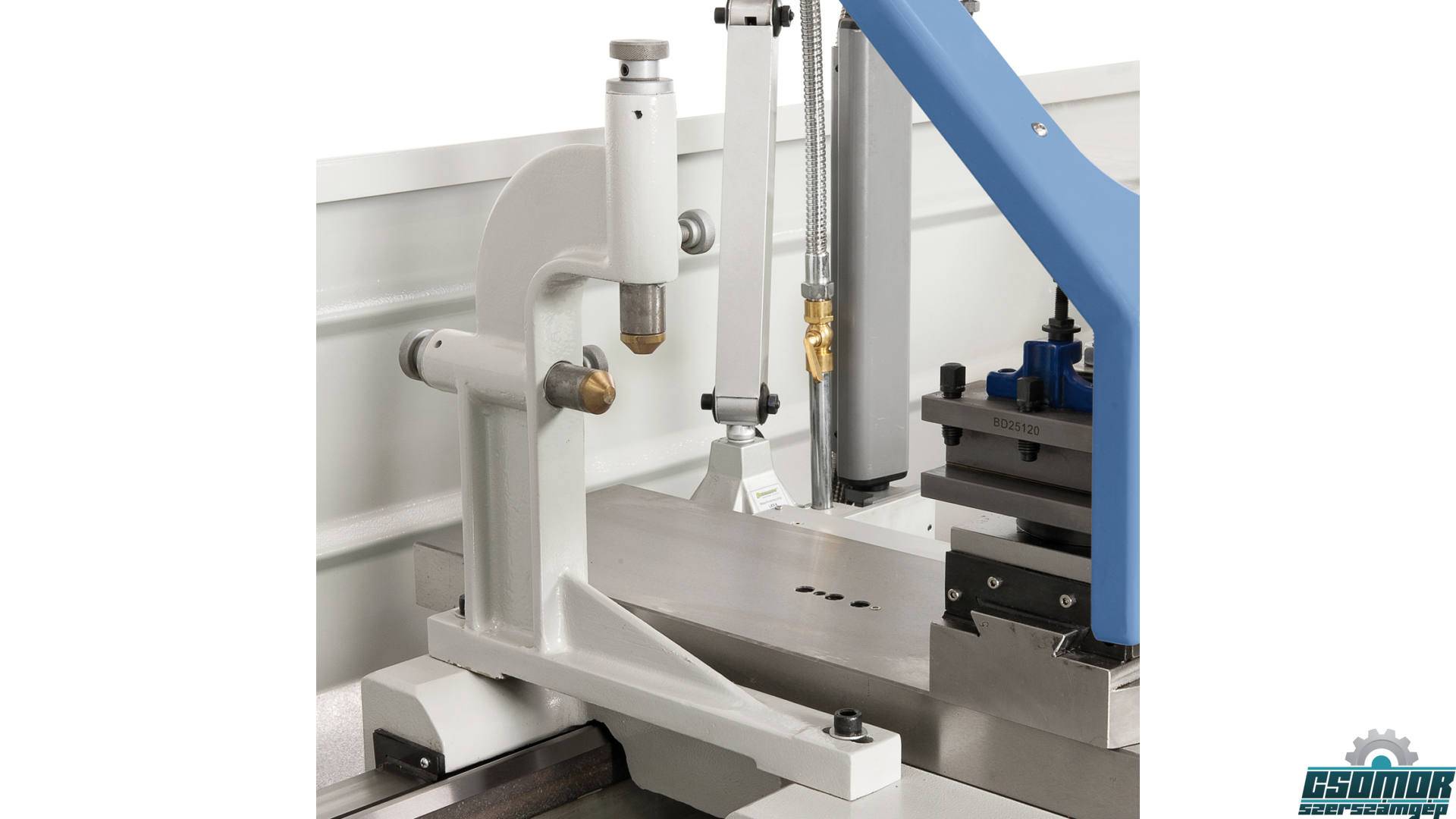

- Rögzített lünetta - fogás diam. max. 150 mm
- Együttfutó lünetta - fogás diam. max. 110 mm
- Első töltőanyag Shell Tellus 46
- Befogótárcsa 350 mm
- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Lábpedál fékfunkcióval CE-szerint
- Hűtőanyag-berendezés
- Frekvenciaváltó
- Csúszókuplung
- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Menetóra
- LED-géplámpa
- Forgácshátfal
- Alkalmazási szerszám
