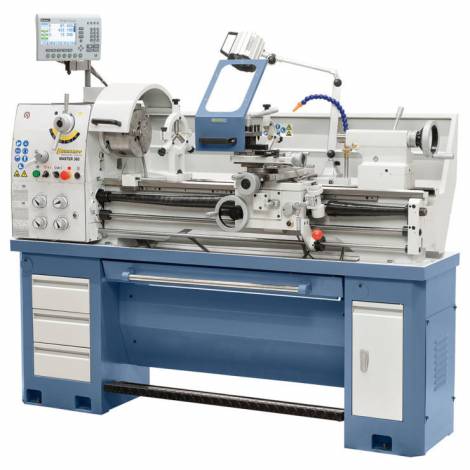

Master 380 esztergagép
Vissza
1000 mm csúcstávolsággal
A vezér- és vonóorsós esztergagép Master 380 igazán meggyőző a stabil konstrukciója és egyszerű kezelhetősége által. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-tengelyes-helyzetmutató, lünetták, LED-géplámpa, biztonsági berendezések CE-norma szerint, …), amik által ez a gép ideális szakiskolák, szerelőüzemek és képzési műhelyek számára.
Cikkszám:
03-1286BXL
Gyártó:
BERNARDO
Csúcstávolság
1000 mm
Csúcsmagasság
190 mm
Körmozgás-átmérő a gépágyon
380 mm
Körmozgás-átmérő könyök-hajlaton*
490 mm
Körmozgás-átmérő síkszánon
220 mm
Gépágy szélesség
185 mm
Orsófurat
51 mm
Orsó-felvétel
DIN 55029, D1-5
Fordulatszám tartomány
(8) 70 - 2000 ford./perc
Hosszanti-előretolási tartomány
(32) 0,052 - 1,392 mm/ford.
Síkelőretolási tartomány
(32) 0,014 - 0,380 mm/ford.
Metrikus menet
(26) 0,4 - 7,0 mm
Collmenet
(34) 4 - 56 Gg/1“
Szegnyereg-átmérő
42 mm
Szegnyereg-táv
120 mm
Szegnyereg-felvétel
MK 4
Motor-leadási teljesítmény S1 100%
1,5 kW (400 V)
Motor-felvevő teljesítmény S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)
1920 x 800 x 1660 mm
Kb. súly
575 kg
* Gépágy hosszúság-kivehető
225 mm
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen 51 mm-es orsófurattal nagy tengelyátmérők megmunkálására
- Ideális szakiskolák, szerelőüzemek és képzési műhelyek számára
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására
- Kivehető híd nagy átmérőjű munkadarabok megmunkálására
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyed menetű és precízen kapcsolható
- Elektromechanikus lábfék a mellékidők lecsökkentésére
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíz kivitelben
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- A nyeregszeg egykaros-befogása, kúpesztergáláshoz eltolható
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm)
- Edzett és csiszolt, olajfürdőben futó főorsó
- Nyeregszeg, orsópálca és minden vezető utánállítható
Szállítási terjedelem

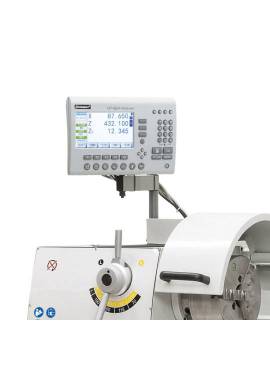

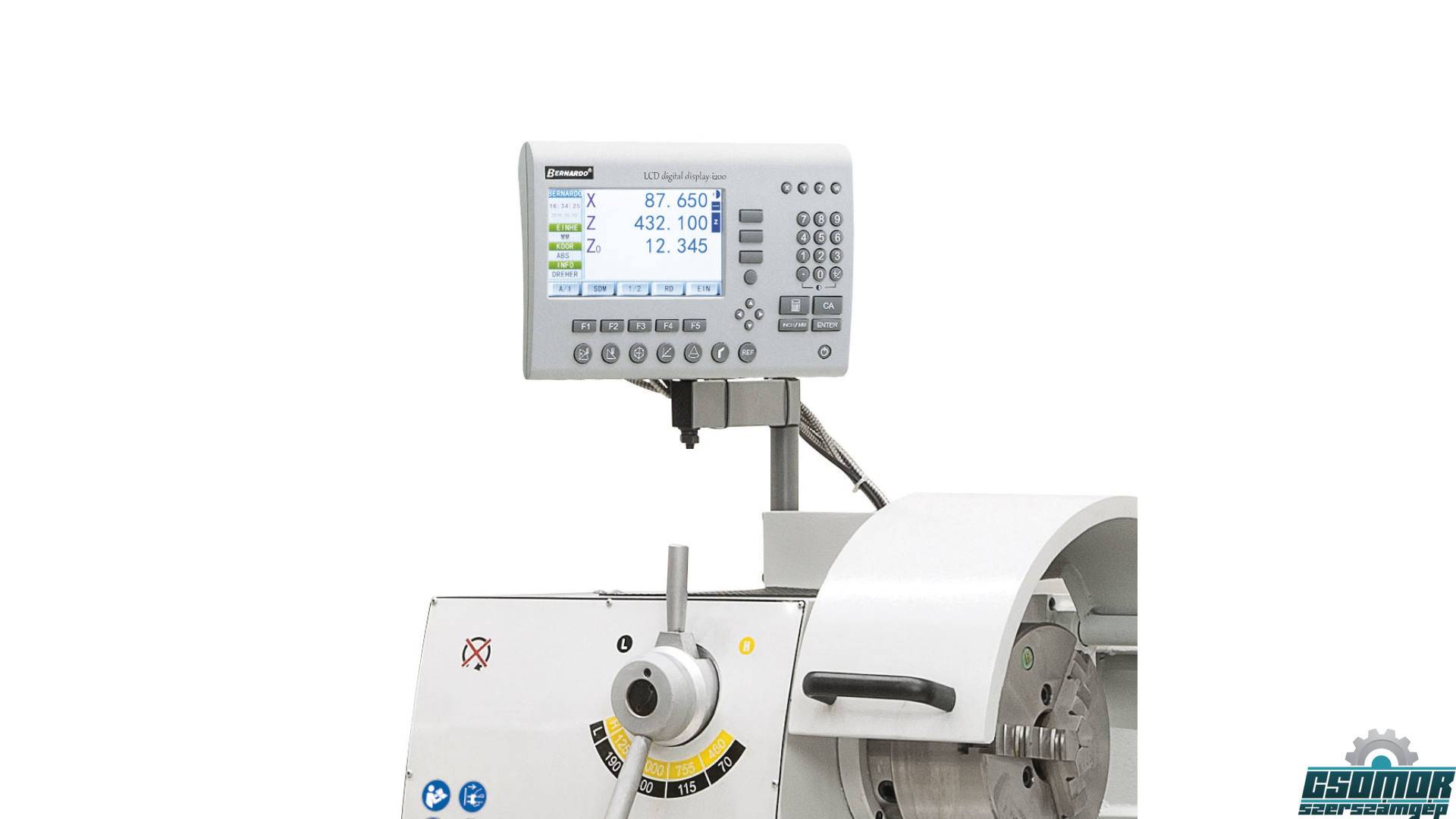

- 3-tengelyes-helyzetmutató i200 LCD-Display-el
- 3-pofás tokmány DK11-200 mm / D5
- Síktárcsa 200 mm / D5, DIN 55029 szerint
- Rögzített lünetta - fogás diam. max. 70 mm
- Együttfutó lünetta - fogás diam. max. 50 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- Befogótárcsa 320 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- LED-géplámpa
- Szűkítőhüvely
- Váltókerekek
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Motor mágneses fékkel CE-norma szerint
- Alsó állvány fiókkal
- Alkalmazási szerszám
