Gyalugépek

Gyalulás

Az anyag megmunkálását a gyalugépeknél a nagy sebességgel forgó késtengelybe befogott gyalukések végzik.

A forgácsoló főmozgást mindig a nagy sebességgel forgó késtengely végzi, az előtoló mellékmozgást pedig a kézi, vagy gépi erővel előtolt faanyag.

A kések szerkezete, méretei és szögértékei a késtengelyek szerkezetétől és a gyalukés feltételeitől függnek.

A szabályos és gondos beállítás fontos kritériuma, hogy valamennyi kés vágóéle ugyanazon forgási hengerfelületet írja le.

A befogás módja szerint a késtengely lehet fedőlapos (csavarleszorításos), hasítékba fogott szerszámú és ékléces.

Az ékléc a késtengelyt alkotó acélhenger palástfelületébe mart, és a tengelyvonallal párhuzamos horonyba oldalról csúsztatható be. A hornyok a hengerpalást felé szűkülnek, a késeket a ékléc és a horony fala közé helyezik. Az éklécet csavarokkal előfeszítik, így szorítják a kést a horony falához. A késtengely forgásakor az ékléc, tehetetlenségéből adódóan, sugár irányú erőhatást gyakorol a késtengelyre, így a palást felé szűkülő horonyban létre jövő ékhatás következtében a késeket az előfeszítésnél nagyobb erővel szorítja a horony falához, megakadályozva a kés kirepülését.

A késtengelyben a gyalukések száma általában páros, kettő-, négy-, hat-, nyolc-, esetleg tizenkettő késsel.

Az egyenes késtengelyek mellett egyre gyakoribb a ferde élű, spirális késtengely.

Az egyenes élű késtengely esetén egy-egy kés érintkezése az anyaggal előbb befejeződik, mint ahogy a következő kés elkezdené forgácsolását. Ennek következménye a forgácsoló erő ingadozása, valamint a fellépő rezgéseké. Spirális késtengely alkalmazásával a rezgés erősen csökkenthető.

Gyalugépek késcseréje

- a kések cseréje során ügyelni kell a tárolás, a ki- és beszerelés szabályaira,

- a késtartó tengelybe csak azonos tömegű gyalukéseket szabad beszerelni,

- a kések tengelybe helyezésekor a rögzítő csavarokat először csak lazán szabad meghúzni, hogy később a kések azonos „kiállásúra” történő beállítása biztosított legyen,

- a rögzítő csavarok szorításánál a csavarkulcsot tilos meghosszabbítani (pl. csődarabokkal), mert ez a csavarmenet megszakadásához vezethet, ami gyengíti a csavarkötést

- új és felújított gépek vagy késtengely esetén szakemberrel kell elvégeztetni a késtengely statikai és dinamikai kiegyensúlyozottságának ellenőrzését, ill. annak elvégzését,

- a kések tömegét beszerelés előtt ellenőrizni kell. Ha a kés tömegeloszlása egyenletes, a gyalukés beszerelhető.

- a kések beszerelése és a csavarok megszorítása után az ellenőrzés legegyszerűbb módja a rövid ideig tartó üresen járatás, amely az üzemi fordulatszámnál alacsonyabb fordulatszámon történik, további ellenőrzési lehetőség a próbagyalulás.

Késcsere után 10-15 perc gyalulás után a késrögzítő csavarok után húzása, ill. ellenőrzése kötelező.

A forgó főmozgást végző szerszámok akkor működnek rezgésmentesen, ha súlypontjuk az elméleti forgástengelyen van. Ha a súlypontjuk kívül esik a fogástengelyen, a keletkező centrifugális erő lengésbe hozza a késtartó tengelyt. Ez káros igénybevételnek teszi ki a megmunkáló gép csapágyait, szerkezeti elemeit és egyenetlen felületet okoz. A forgácsoló szerszámokat ezért ki kell egyensúlyozni. A kiegyensúlyozás lehet statikus és dinamikus.

Az egyszerű és rövid szerszámokat elegendő statikusan kiegyensúlyozni. Dinamikus kiegyensúlyozás szükséges a karcsú és nagy fordulatszámú, nagy tömegű szerszámok esetében.

A szerszámok kiegyensúlyozása már a betétkések beállítása előtt kezdődik. A kések tömegét nagy pontosságú mérlegeken ellenőrzik. A szemben fekvő kések tömegének mindenképpen azonosnak kell lennie. Az esetleges többlet tömeget köszörüléssel távolítják el a késekről.

A gyalugépek csoportosítása

• egyengető gyalugépek
• vastagoló gyalugépek
• kombinált gyalugépek
• többfejes gyalugépek

Egy kombinált vastagsági gyalugéppel, a felső gyalurésszel előkészíthetjük a munkadarab színoldali felületeit. A munkadarab másik két síkját pedig az alsó vastagoló résszel alakíthatjuk simára és tökéletesen párhuzamos élűre. Minél hosszabb a gyaluasztal, annál simább és egyenesebb lesz a megmunkált darab.

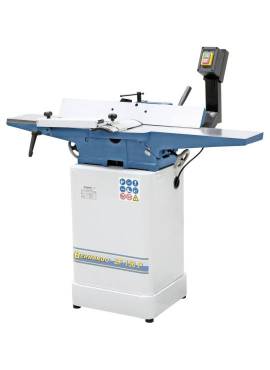

Egyengető gyalugép

Az egyengető gyalugépen a munkadarabok éleinek és lapjainak egyenes síkú és derékszögű megmunkálását végzik. A gyalulás célja a technológiai bázisfelületek kialakítása. A munkadarab előtolása kézzel történik.

A késtengely fedésére többféle megoldás ismeretes.

Közülük bármelyik van a gépen, ügyelni kell arra, hogy a védőburkolat gyalulás közben meggátolja a szerszám érintését (önzáródó védőberendezés).

A késtengely vezetővonalzó mögötti részét rögzített burkolattal kell ellátni.

Az anyagot vagy a késtengely előtt a kéz visszaemelésével, vagy a kéz átemelésével a késtengely mögött kell leszorítani.

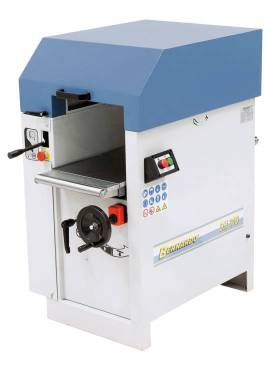

Vastagsági gyalugép

Vastagoló gyalugép felépítése

- Gépállvány: a vastagoló gyalugép gépállványa zárt szerkezetű, felső részén helyezkedik el a késtengely és az előtoló szerkezet.

- Gépasztal: síkba munkált öntöttvas lap, mely emelhető, süllyeszthető a faanyag vastagságának megfelelően. Az asztal síkjában szabadon futó támasztóhengerek vannak.

- Előtoló berendezés: két részből áll:

- osztott bordázott behúzó henger,

- sima felületű kitoló henger.

- Leszorító gerenda: a késtengely és az előtoló hengerek között található.

- Védőberendezés: visszacsapó kilincssor: az anyag visszasodrását akadályozza meg.

- Elszívó burkolat: egyben védőburkolat is.

A gép meghajtása kétféle lehet:

- közös motor hajtja a késtengelyt és az előtoló egységet,

- külön motor tartozik a késtengelyhez és az előtoló egységhez.

Egy oldalt már egyengetett faanyag pontos vastagsági méretre való forgácsolására szolgáló gyalugép. A szerszám asztallap feletti elrendezésű, előtte az etetőoldal felől van a visszavágást gátló berendezés, a rovátkolt, rendszerint osztott és rugózott etetőhenger, valamint az osztott és rugózott nyomóléc. Mögötte az elszedő oldalon van a sima, egytagú kitolóhenger és nyomóléc. Az asztallap a gépvázba szerelt vezetékeken függőleges irányban állítató. Az asztallapba vannak szerelve az abból kiálló súrlódáscsökkentő asztalhengerek.

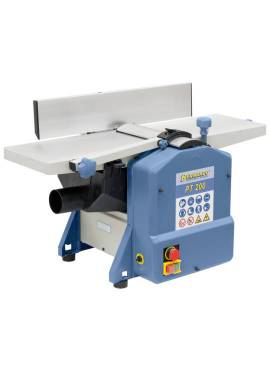

Kombinált gyalugép

Kisebb faipari üzemekben kombinált gyalugépeket használnak, amelyen a gépbeállítástól függően egyengető vagy vastagsági gyalulás végezhető.

A gép beállítása, ellenőrzése és kezelése megegyezik az egyengető, vagy vastagsági gyalugépekével.

Alapvető követelmény, hogy mindig csak egy szerszámmal szabad dolgozni.

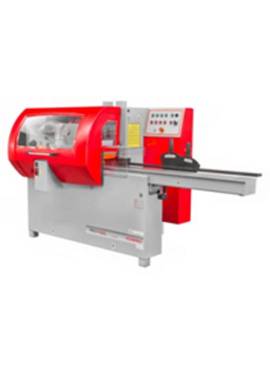

Több szerszámtengelyes gyalugépek

A több szerszámtengelyes gyalugépek egy áteresztéssel részleges vagy teljes keresztmetszeti megmunkálást végeznek.

GYALUGÉPEK PARAMÉTEREI ÉS MŰKÖDÉSÜK

Az egyengető-, vastagsági- kombinált, és többfejes gyalugépek a tömörfa keresztmetszeti megmunkálását végzik. Összefoglalóan a gyalugépek működéséről és paramétereiről beszélhetünk. Az egyes gyalugépek működésénél az eltérő sajátosságokat külön kiemeljük.

A gyalugépek indítás előtti ellenőrzését a megmunkáló szerszám vizsgálatával kell kezdeni.

Csak olyan késtartó tengelyt szabad használni, amelyen fel van tüntetve a megengedett fordulatszám. A megengedetnél, magasabb fordulatszámon való működtetés a szerszám kirepülését okozhatja. A késtartó-fejbe ép, éles, egyenlő súlyú és élezésű szerszámok kerültek rögzítésre, azonos késkiállással. A késkiállás ellenőrzése hagyományos módon gyalult léccel, idomszerrel, vagy indikátorórával történik. Az egyengető gyalugép szerszám-éleinek kiállása 0,7-1,0 mm közötti, a vastagoló gyalugépnél 0,5-0,7 mm. A késeket takaró védőburkolat felhelyezése nélkül, a gépet beindítani és üzemeltetni tilos.

Az egyengető gyalugépen a vezetővonalzó előtti részen a késtengelyt lengő védelemmel kell ellátni, a vezetővonalzó mögötti részen is gondoskodni kell a védőburkolat felhelyezéséről, rögzítéséről.

A kések beállítása és rögzítése után az ellenőrzés módja a rövid ideig tartó üresen járatás, amely az üzemi fordulatszámnál alacsonyabb értéken zajlik.

A tengely és a kések beállítása után az asztallapok beállítása következik. Egyengető gyalugépen először az elszedő asztallapot kell úgy beállítani, hogy szintje pontosan a késélkörével essen, egybe. Az adagoló asztallapot a hátsó asztallappal párhuzamosan kell beállítani, vízmértékkel kereszt- és hosszirányban egyaránt ellenőrizve. A fogásmélység beállítása ezután következhet. A vastagsági gyalugép üzemeltetésénél az asztallapot olyan magasságúra kell állítani, hogy az állítófa a kések élét éppen csak érintse.

A fogásmélység maximális értéke az egyengető gyalugépen 3mm, a vastagoló gyalugépen 5 mm. Ellenőrizni kell a védőburkolatotokat, az anyag visszasodrását megakadályozó védőköröm-sorozatot meglétét. Az előtolási sebességet a faanyag minőségétől a forgácsolás mélységétől függően úgy kell beállítani, hogy a forgácsolási sebesség ne csökkenjen az előírt érték alá.

A gyalugép további ellenőrzése a próbagyalulással folytatódik. Késcsere után 10-15 perc gyalulást követően a késrögzítés ellenőrzése, a befogás módjának függvényében azok megfelelő után igazítása, szorítása szükséges.

Összefoglalva a gép indítása előtt a gép kezelőjének minden esetben ellenőriznie kell az alábbiakat:

- A gép elektromos kábeleinek, csatlakozásainak, kapcsolónak épségét.

- A késtengely központosított ütemes futását, a kések biztonságos rögzítését, vágó-éleinek épségét.

- A védőberendezések állapotát, megfelelő rögzítését. Az asztal a kések él-köréhez viszonyított magasságát, távolságát, rögzítettségét.

- A vezetővonalzó beállítását, rögzítettségét, a porelszívó egység megfelelő csatlakoztatását a porelszívó rendszerhez.

- A berendezést vészhelyzetben le kell állítani, a főkapcsolóval áramtalanítani. Csak áramtalanított állapotban lehet a javítási munkálatokat elvégezni.

Az egyengető gyalugépeket 1,5-3,5 kW teljesítményű motor hajtja. Ezek a motorok 1440-2880 fordulat/perc fordulatszámmal működnek.

A vastagsági gyalugépek késtengelyt hajtó motorjának teljesítménye a gép munkaszélességétől függően 6-20kW, fordulatszáma általában 4000-6000 1/min.

A spirális késtengelyek fordulatszáma a 8000-10000 fordulat/percértéket is eléri. A vágósebesség értéke 30-40 m/s.
